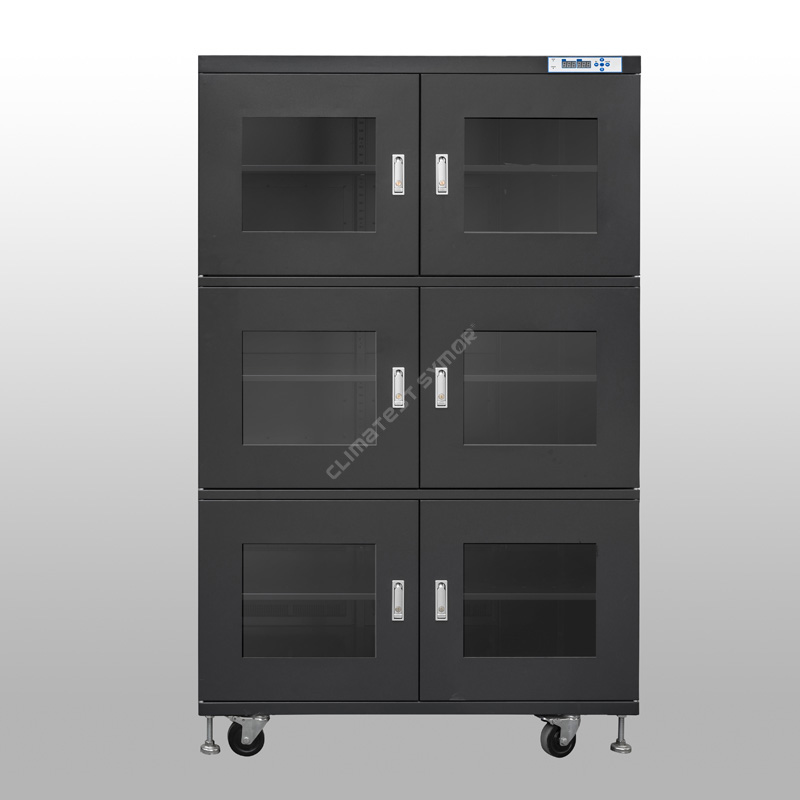

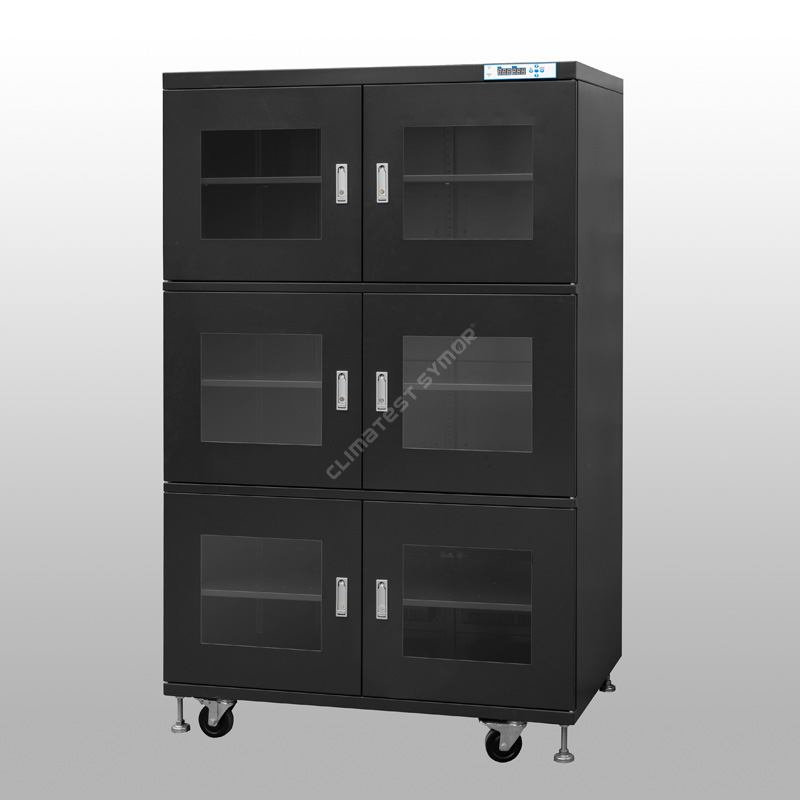

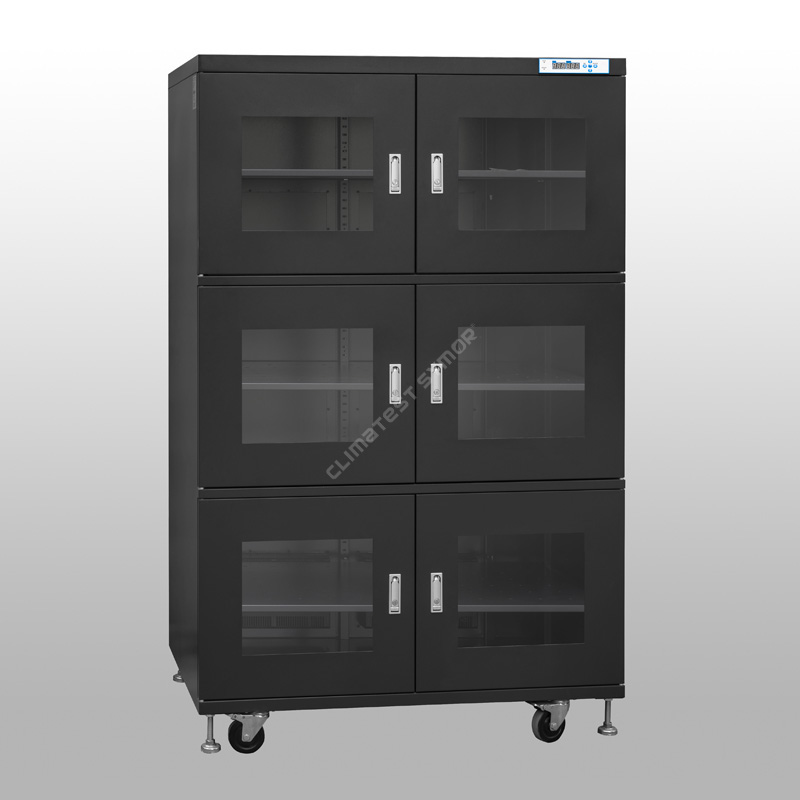

Sucha szafka na PCB zapewnia szybkie osuszanie środowiska przechowywania urządzeń wrażliwych na wilgoć, sucha szafka na PCB służy nie tylko do przechowywania w suszarce, ale także do szybkiego usuwania wilgoci, pyłoszczelności i antystatycznej (ESD) ochrony komponentów elektronicznych.
Model: TDA1436F-6
Pojemność: 1436L
Wilgotność: regulacja 20% -60% RH
Czas regeneracji: Max. 30 minut po otwarciu drzwi 30 sekund, a następnie zamknięciu. (Otoczenie 25–60% RH)
Półki: 5 sztuk, z regulacją wysokości
Kolor: granatowy, bezpieczny ESD;
Wymiar wewnętrzny: W1198 * D682 * H1723 MM
Wymiar zewnętrzny: W1200 * D710 * H1910 MM
Opis
Klimatyczny Symor® Szafa sucha na PCB lub szafa do suchego przechowywania o niskiej wilgotności, zapewnia precyzyjną kontrolę wilgotności dzięki opatentowanej technologii, ta automatyczna szafa susząca jest odpowiednia do przechowywania MSD, takich jak płytki obwodów drukowanych (PCB), płyty, światłowody, kasety, światłowody, układy scalone, chipy i próbki laboratoryjnej.
Specyfikacja
Tryb # z F: funkcja ESD, kolor ciemnoniebieski.
Tryb # bez F: brak funkcji ESD, biały kolor
Model |
Pojemność |
Wymiar wewnętrzny (szer.×głęb.×wys.,mm) |
Wymiar zewnętrzny (szer.×głęb.×wys.,mm) |
Średnia moc (W) |
Waga brutto (kg) |
Maks. Ładowność/półka (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Funkcja
· Przyjmuje ze Szwajcarii oryginalny importowany czujnik wilgotności i temperatury.
-Zapewnia to wysoką precyzję użytkowania, ponadto sucha szafka PCB ma funkcję pamięci, nie ma potrzeby ponownego ustawiania po przerwie w zasilaniu.
· Wykonane ze stali ocynkowanej o grubości 1,2 mm, z antystatycznym natryskiem proszkowym USA DuPont.
-Solidna konstrukcja, doskonała nośność, obróbka powierzchni 18 procesami natryskiwania proszkowego, wartość odporności statycznej spełnia 106 -108©.
· Wyposażony w alarm nadmiernej wilgotności + alarm otwartych drzwi oraz system rejestracji danych.
-Gdy wilgotność wewnętrzna przekroczy ustawioną wartość lub drzwi są otwarte, natychmiast włączy się dźwięk i światło, aby przypomnieć operatorowi.
·Wydajny suchy moduł o przewidywanej żywotności +15 lat.
- Szafa sucha PCB przyjmuje wieloporowate sito molekularne jako środek osuszający, może być regenerowana automatycznie, bez materiałów eksploatacyjnych i bez konieczności wymiany.
·Doskonała szczelność powietrzna

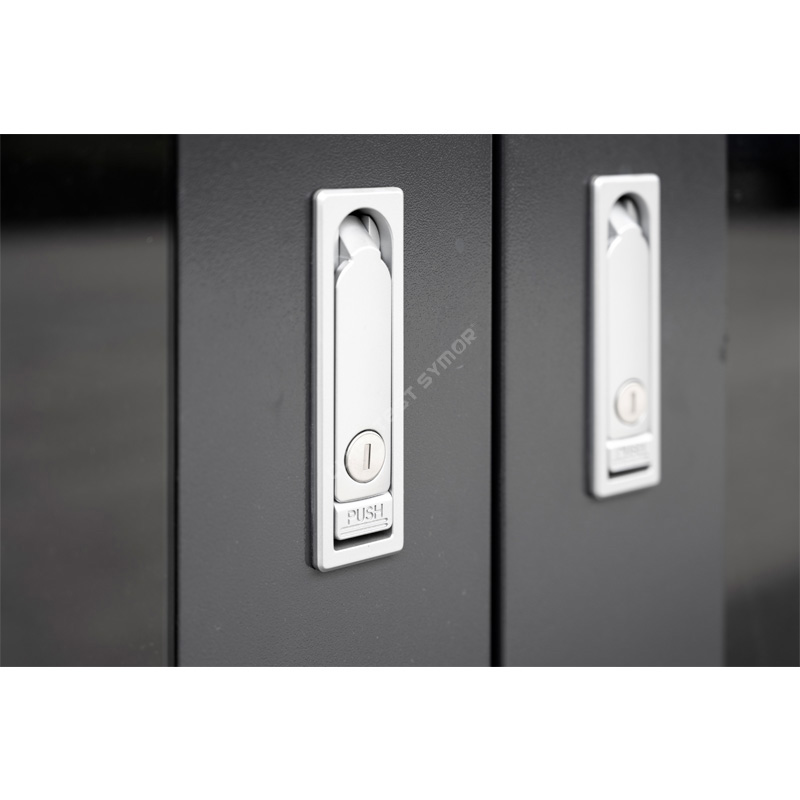

-Cała sucha szafka przyjmuje zamek ciśnieniowy, aby zminimalizować możliwość infiltracji wilgoci.
Co to jest sucha szafka na PCB 40 ?
Klimatyczny Symor® Sucha szafka na PCB służy do kontrolowania wilgotności w zakresie 20% RH-60% RH, dowolny punkt wilgotności w tym zakresie można ustawić dowolnie, sucha szafka na PCB przyjmuje technologię automatycznego osuszania.
Jednostka sucha jest sercem elektronicznej suchej szafy, szafy na suche powietrze, jest wykonana z syntetycznego osuszacza, który może być wytwarzany automatycznie i nie wymaga konserwacji, ten syntetyczny osuszacz ma żywotność + 15 lat, nie ma potrzeby wymiany, nie ma kropli chłodzenia, bez saszetek ze środkiem osuszającym, bez azotu, cały proces osuszania jest cichy i ekologiczny.
W suchym urządzeniu zastosowano najnowszy syntetyczny środek osuszający i stop z pamięcią kształtu, nawet po awarii zasilania syntetyczny środek osuszający nadal pochłania wilgoć, wilgotność wewnętrzna nie powinna wzrosnąć o więcej niż 10% RH w ciągu 24 godzin.
Sucha szafka na elektronikę przyjmuje wysoką dokładność, importowany ze Szwajcarii czujnik wilgotności względnej i temperatury, czujnik automatycznie kontroluje odświeżanie i recykling syntetycznego środka osuszającego z dokładnością 2%.
Dlaczego sucha szafka PCB jest niezbędna w procesie SMT?
Wraz z rosnącym zastosowaniem suchych szafek na PCB, przechowywanie komponentów elektronicznych z kontrolą wilgotności staje się niezbędne w branży produkcji i montażu elektroniki. Komponenty elektroniczne zostały oznaczone poziomem wrażliwym na wilgoć (MSL) przed fabryką, norma IPC określa wymagania dotyczące wilgotności dla układy scalone pod odpowiednim MSL, obecnie w normie istnieją dwa główne zalecenia, a mianowicie <5%RH i <10%RH przechowywanie w suchej szafie do przechowywania lub suchej skrzyni. czas ekspozycji nie przekracza 72 godzin, można go przechowywać w określonej wilgotności (np. poniżej 10% RH lub poniżej 5% RH) 5 razy lub 10 razy dłużej w suchej szafce PCB, żywotność podłogi można odzyskać. …
Normalne przechowywanie |
Proces ponownego wlania |
||
|
|
|
|
Wilgoć z otoczenia wnika do opakowań. |
Podczas nagrzewania wzrasta ciśnienie pary wodnej, która oddziela matrycę od żywicy. |
Para wodna nadal rozszerza się pod wpływem ogrzewania, rozsadzając opakowania. |
Para wodna rozbija opakowania, co powoduje mikropęknięcia. |
Prędkość osuszania serii 20%-60%RH:
(Otoczenie 25 stopni C, wilgotność 60% RH)
Różnica między elektroniczną suchą szafą a szafą na azot:
1. Szafka azotowa jest wypełniona gazowym azotem, aby wycisnąć tlen wewnątrz szafki, aby utworzyć środowisko ochrony gazu obojętnego, w ten sposób można zapobiec utlenianiu się płytek, układów scalonych i chipów LED. Szafka azotowa zależy od przedmuchiwanie azotem w celu spełnienia warunków przechowywania o niskiej wilgotności i przeciwutleniania, sugeruje się, że czystość azotu powinna wynosić > 99%, szafa azotowa jest powszechnie stosowana w mikroelektronice, przemyśle półprzewodnikowym Elektroniczna szafa sucha to automatyczna szafa sucha, osuszająca sucha szafa do przechowywania, która może absorbować wilgoć i wyładowanie na zewnątrz, aby utworzyć środowisko przechowywania o niskiej wilgotności, ma zdolność kontroli wilgotności. w zasadzie opakowanie odporne na wilgoć, utlenianie jest trudne do wystąpienia. Elektroniczna sucha szafka może kontrolować tylko wilgotność, brak funkcji przeciwutleniania, zawartość tlenu jest prawie taka sama jak w otoczeniu środowisko.
Charakterystyka suchej szafki PCB
Niezależna konstrukcja modułowa: Ta sucha szafka PCB przyjmuje opatentowaną konstrukcję modułową, wyświetlacz temperatury i wilgotności, system sterowania, moduł grzewczy, suche moduły można szybko wymienić, konserwacja jest prosta, co znacznie poprawia wydajność konserwacji.
Projekt środowiskowy: Cała sucha szafka PCB nie wytwarza odpadów zanieczyszczających środowisko. Ten model jest przeznaczony do długotrwałego użytkowania, jeśli główna konstrukcja korpusu maszyny jest kompletna, nieniszcząca, wystarczy okresowo sprawdzać i wymieniać wadliwy moduł, może być używany na zawsze, jest to najnowszy zielony projekt, który jest zgodny do ochrony środowiska.
Łatwa obsługa: nie ma skomplikowanych ustawień, a personel nie wymaga szkolenia, maszyna wymaga tylko podłączenia, może działać w pełni automatycznie. Jest to wydajna sucha szafka na PCB klasy przemysłowej. To nie tylko oszczędza koszty szkolenia personelu, ale także znacznie poprawia wydajność produkcyjną fabryki.

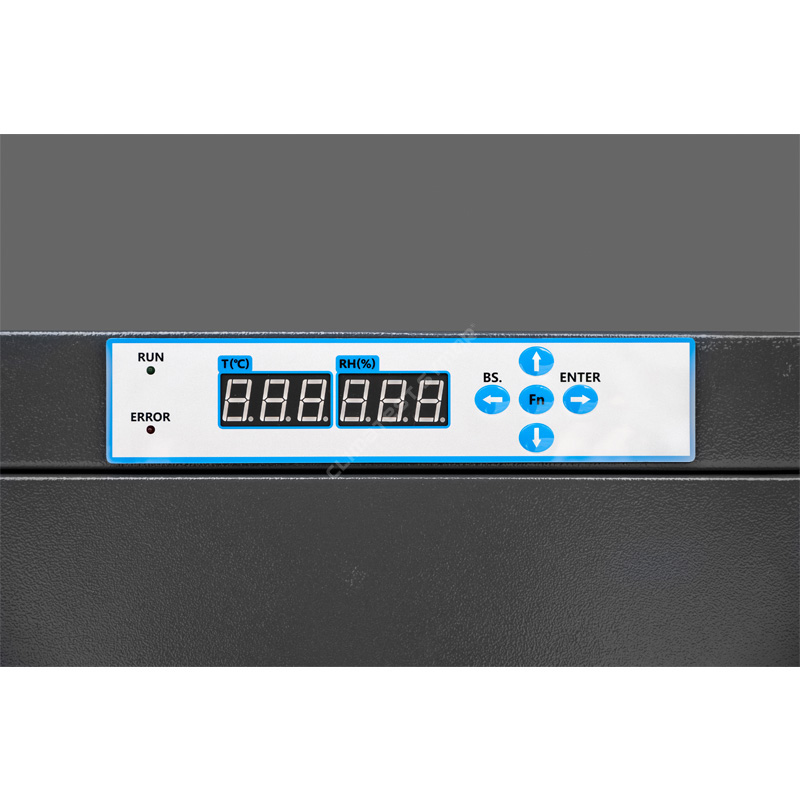

Przypomnienie o kalibracji: Dryft czujników wpływa na dokładność suchej szafki PCB. Aby zachować zgodność z przepisami ISO, w tym modelu oferowana jest funkcja przypominania o wygaśnięciu kalibracji. Gdy czujnik działa przez wstępnie ustawione dni, kropka dziesiętna w kontrolerze będzie migać, aby przypomnieć użytkownikowi, że ta funkcja skutecznie oszczędza siłę roboczą.
