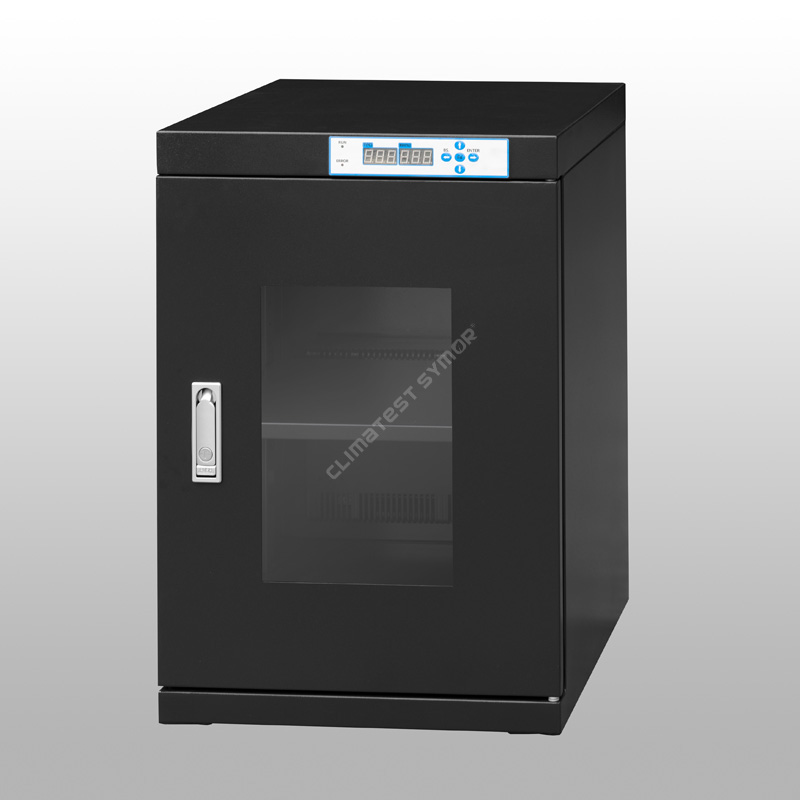

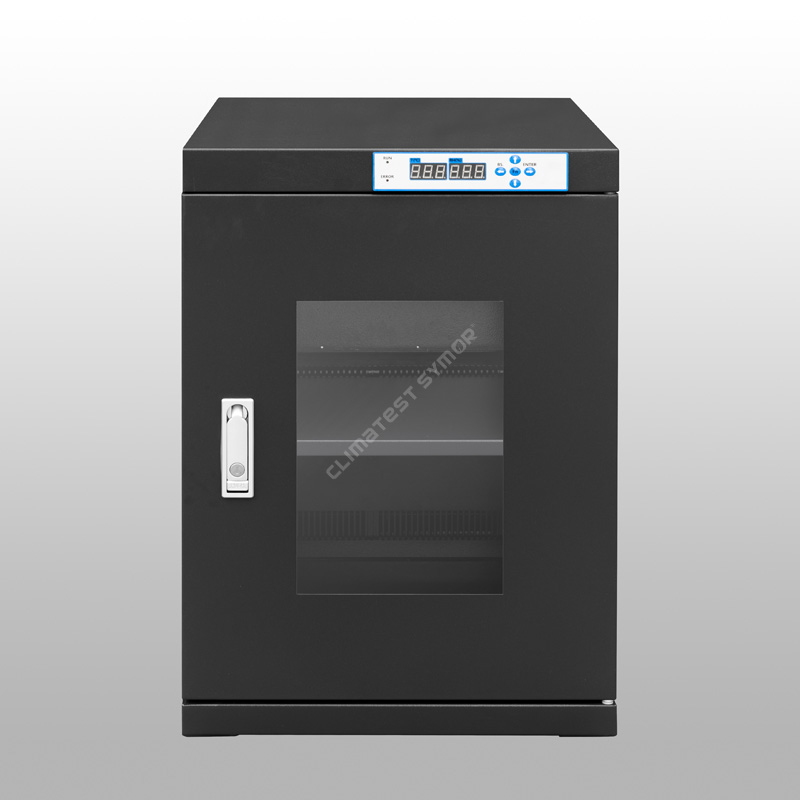

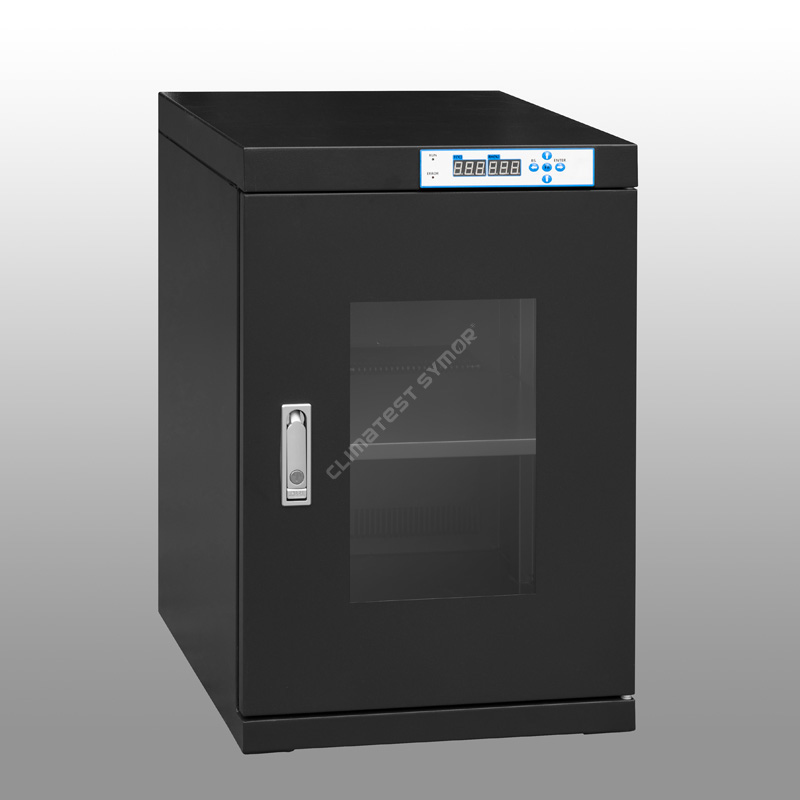

Sucha szafka na elektronikę zapewnia środowisko przechowywania o bardzo niskiej wilgotności względnej, które jest przeznaczone do obsługi elementów i materiałów wrażliwych na wilgoć, w tym płytek obwodów drukowanych (PCB), płytek, nanowłókna, kaset, światłowodów, obwodów scalonych, próbek laboratoryjnych.
Model: TDA98F
Pojemność: 98L
Wilgotność: regulacja 20% -60% RH
Czas regeneracji: Max. 30 minut po otwarciu drzwi 30 sekund, a następnie zamknięciu. (Otoczenie 25–60% RH)
Półki: 1 szt, z regulacją wysokości
Kolor: granatowy, bezpieczny ESD;
Wymiar wewnętrzny: W446 * D372 * H598 MM
Wymiar zewnętrzny: W448 * D400 * H688 MM
Opis
Klimatyczny Symor® sucha szafa na elektronikę to szafa do suszenia i przechowywania z kontrolowaną wilgotnością, zapewnia precyzyjną kontrolę wilgotności z szybkim osuszaniem, do przechowywania w niskiej wilgotności różnych urządzeń wrażliwych na wilgoć, sucha szafa służy nie tylko do bezpiecznego przechowywania ESD, ale także do szybkiego usuwania wilgoci i pyłoszczelny.
Specyfikacja
Tryb # z F: funkcja ESD, kolor ciemnoniebieski.
Tryb # bez F: brak funkcji ESD, biały kolor
Model |
Pojemność |
Wymiar wewnętrzny (szer.×głęb.×wys.,mm) |
Wymiar zewnętrzny (szer.×głęb.×wys.,mm) |
Średnia moc (W) |
Waga brutto (kg) |
Maks. Ładowność/półka (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Funkcja
· Przyjmuje ze Szwajcarii oryginalny importowany czujnik wilgotności i temperatury.
-Zapewnia to wysoką precyzję użytkowania, ponadto sucha szafka na elektronikę posiada funkcję pamięci, nie ma potrzeby ponownego ustawiania po przerwie w zasilaniu.
· Wykonane ze stali ocynkowanej o grubości 1,2 mm, z antystatycznym natryskiem proszkowym USA DuPont.
-Solidna konstrukcja, doskonała nośność, obróbka powierzchni 18 procesami natryskiwania proszkowego, wartość odporności statycznej spełnia 106 -108©.

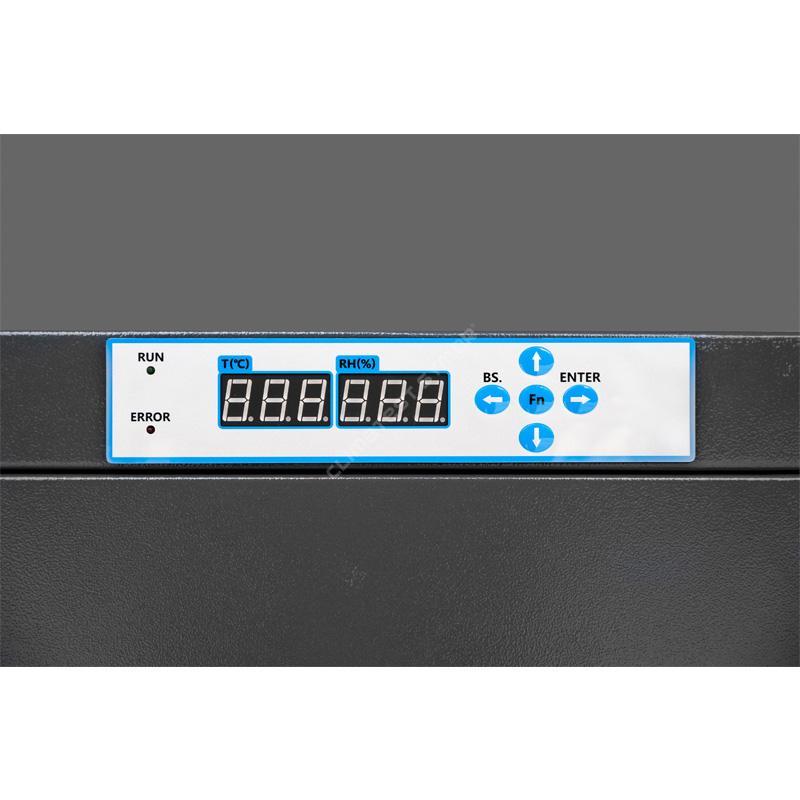

· Wyposażony w alarm nadmiernej wilgotności + alarm otwartych drzwi oraz system rejestracji danych.
-Gdy wilgotność wewnętrzna przekroczy ustawioną wartość lub drzwi są otwarte, natychmiast włączy się dźwięk i światło, aby przypomnieć operatorowi.
·Wydajny suchy moduł o przewidywanej żywotności +15 lat.
- Sucha szafka na elektronikę przyjmuje jako środek osuszający wieloporowate sito molekularne, może być regenerowana automatycznie, bez materiałów eksploatacyjnych i bez konieczności wymiany.
·Doskonała szczelność powietrzna

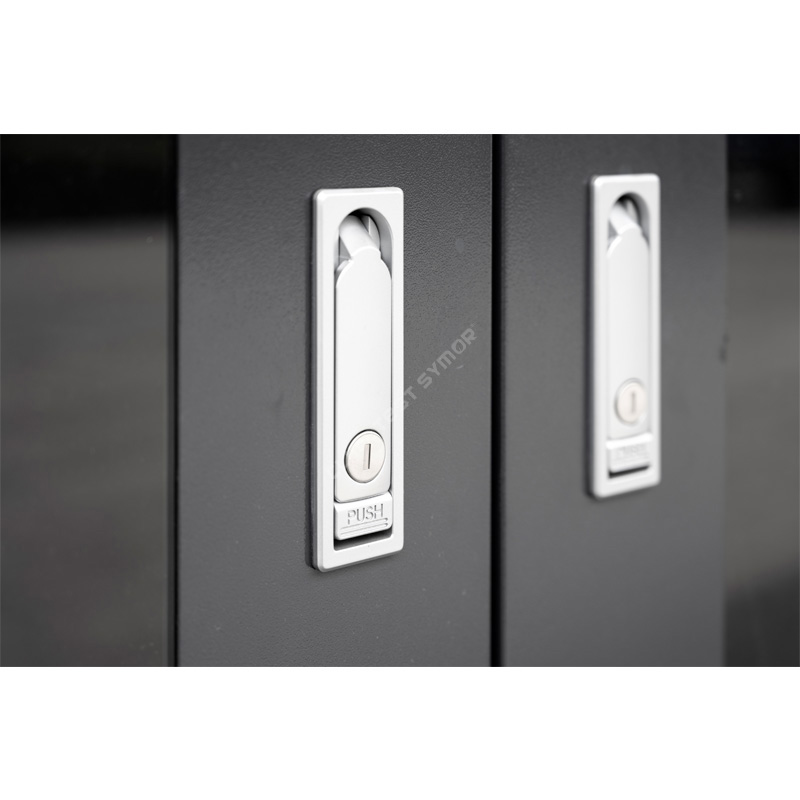

-Cała sucha szafka przyjmuje zamek ciśnieniowy, aby zminimalizować możliwość infiltracji wilgoci.
Co to jest sucha szafka 40 na elektronikę?
Klimatyczny Symor® sucha szafka na elektronikę służy do kontrolowania wilgotności w zakresie 20% RH-60% RH, dowolny punkt wilgotności w tym zakresie można ustawić dowolnie, sucha szafka na elektronikę przyjmuje technologię automatycznego osuszania.
Jednostka sucha jest sercem elektronicznej suchej szafy, szafy na suche powietrze, jest wykonana z syntetycznego osuszacza, który może być wytwarzany automatycznie i nie wymaga konserwacji, ten syntetyczny osuszacz ma żywotność + 15 lat, nie ma potrzeby wymiany, nie ma kropli chłodzenia, bez saszetek ze środkiem osuszającym, bez azotu, cały proces osuszania jest cichy i ekologiczny.
W suchym urządzeniu zastosowano najnowszy syntetyczny środek osuszający i stop z pamięcią kształtu, nawet po awarii zasilania syntetyczny środek osuszający nadal pochłania wilgoć, wilgotność wewnętrzna nie powinna wzrosnąć o więcej niż 10% RH w ciągu 24 godzin.
Sucha szafka na elektronikę przyjmuje wysoką dokładność, importowany ze Szwajcarii czujnik wilgotności względnej i temperatury, czujnik automatycznie kontroluje odświeżanie i recykling syntetycznego środka osuszającego z dokładnością 2%.
Dlaczego sucha szafka na elektronikę jest niezbędna w procesie SMT?
Wraz z rosnącym zastosowaniem suchych szafek na elektronikę, przechowywanie komponentów elektronicznych z kontrolą wilgotności staje się niezbędne w przemyśle elektronicznym i montażowym. Komponenty elektroniczne zostały oznaczone poziomem wrażliwości na wilgoć (MSL) przed fabryką, norma IPC określa wymagania dotyczące wilgotności dla układów scalonych zgodnie z odpowiednią MSL, obecnie w normie istnieją dwa główne zalecenia, a mianowicie <5%RH i <10%RH przechowywanie w suchej szafie do przechowywania lub suchej skrzyni. gdy czas ekspozycji nie przekracza 72 godzin, można go przechowywać w określonej wilgotności (np. poniżej 10% RH lub poniżej 5% RH) 5 razy lub 10 razy dłużej w suchej szafie na elektronikę, żywotność podłogi może być odzyskane.…
Normalne przechowywanie |
Proces ponownego wlania |
||
|
|
|
|
Wilgoć z otoczenia wnika do opakowań. |
Podczas nagrzewania wzrasta ciśnienie pary wodnej, która oddziela matrycę od żywicy. |
Para wodna nadal rozszerza się pod wpływem ogrzewania, rozsadzając opakowania. |
Para wodna rozbija opakowania, co powoduje mikropęknięcia. |
Prędkość osuszania serii 20%-60%RH:
(Otoczenie 25 stopni C, wilgotność 60% RH)
Różnica między elektroniczną suchą szafą a szafą na azot:
1. Szafka azotowa jest wypełniona gazowym azotem, aby wycisnąć tlen wewnątrz szafki, aby utworzyć środowisko ochrony gazu obojętnego, w ten sposób można zapobiec utlenianiu się płytek, układów scalonych i chipów LED. Szafka azotowa zależy od przedmuchiwanie azotem w celu spełnienia warunków przechowywania o niskiej wilgotności i przeciwutleniania, sugeruje się, że czystość azotu powinna wynosić > 99%, szafa azotowa jest powszechnie stosowana w mikroelektronice, przemyśle półprzewodnikowym Elektroniczna szafa sucha to automatyczna szafa sucha, osuszająca sucha szafa do przechowywania, która może absorbować wilgoć i wyładowanie na zewnątrz, aby utworzyć środowisko przechowywania o niskiej wilgotności, ma zdolność kontroli wilgotności. w zasadzie opakowanie odporne na wilgoć, utlenianie jest trudne do wystąpienia. Elektroniczna sucha szafka może kontrolować tylko wilgotność, brak funkcji przeciwutleniania, zawartość tlenu jest prawie taka sama jak w otoczeniu środowisko.
Charakterystyka suchej szafy na elektronikę
Niezależna konstrukcja modułowa: ta sucha szafka na elektronikę przyjmuje opatentowaną konstrukcję modułową, wyświetlacz temperatury i wilgotności, system sterowania, moduł grzewczy, suche moduły można szybko wymienić, konserwacja jest prosta, co znacznie poprawia wydajność konserwacji.
Projekt środowiskowy: Cała sucha szafka na elektronikę nie wytwarza odpadów zanieczyszczających środowisko. Ten model jest przeznaczony do długotrwałego użytkowania, jeśli główna konstrukcja korpusu maszyny jest kompletna, nieniszcząca, wystarczy okresowo sprawdzać i wymieniać wadliwy moduł, może być używany na zawsze, jest to najnowszy zielony projekt, który jest zgodny do ochrony środowiska.
Łatwa obsługa: nie ma skomplikowanych ustawień, a personel nie wymaga szkolenia, maszyna wymaga tylko podłączenia, może działać w pełni automatycznie. Jest to wydajna sucha szafa klasy przemysłowej dla elektroniki. To nie tylko oszczędza koszty szkolenia personelu, ale także znacznie poprawia wydajność produkcyjną fabryki.
Przypomnienie o kalibracji: dryf czujników wpływa na suchą szafę, zapewniając dokładność elektroniki. Aby zachować zgodność z przepisami ISO, w tym modelu oferowana jest funkcja przypominania o wygaśnięciu kalibracji. Gdy czujnik działa przez wstępnie ustawione dni, kropka dziesiętna w kontrolerze będzie migać, aby przypomnieć użytkownikowi, że ta funkcja skutecznie oszczędza siłę roboczą.
