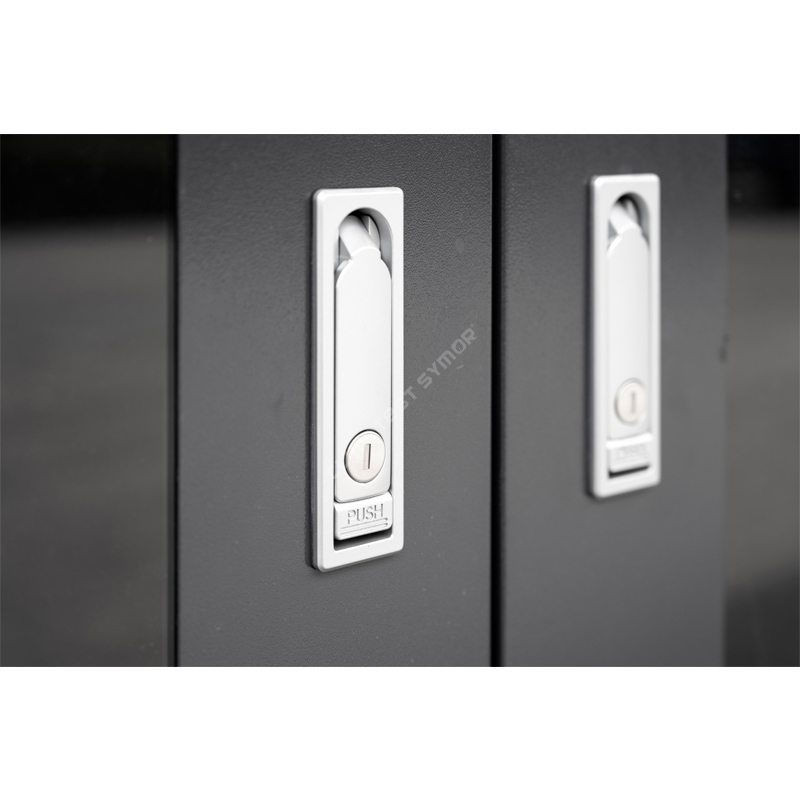

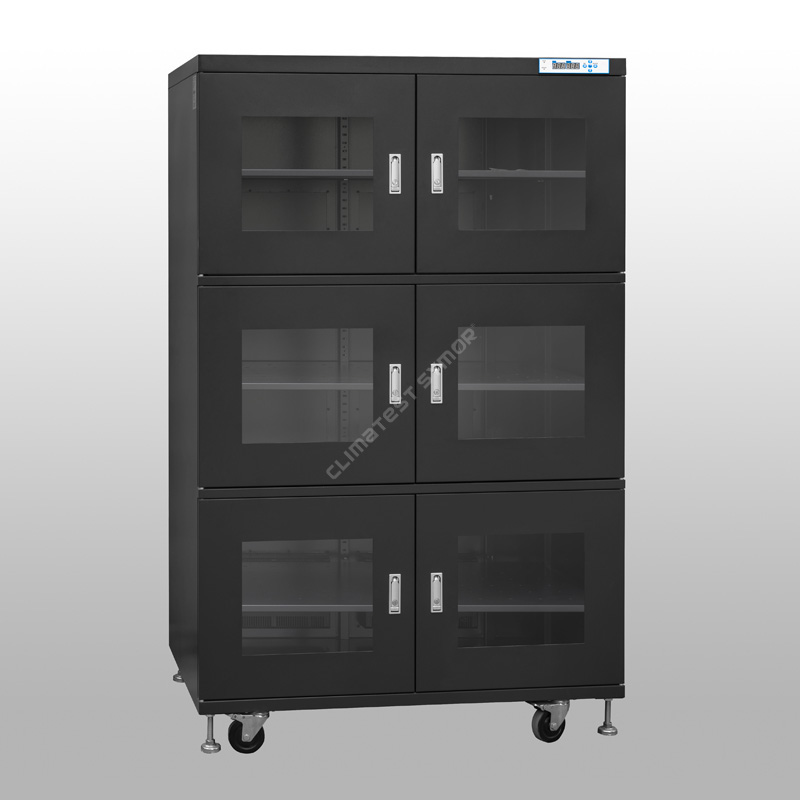

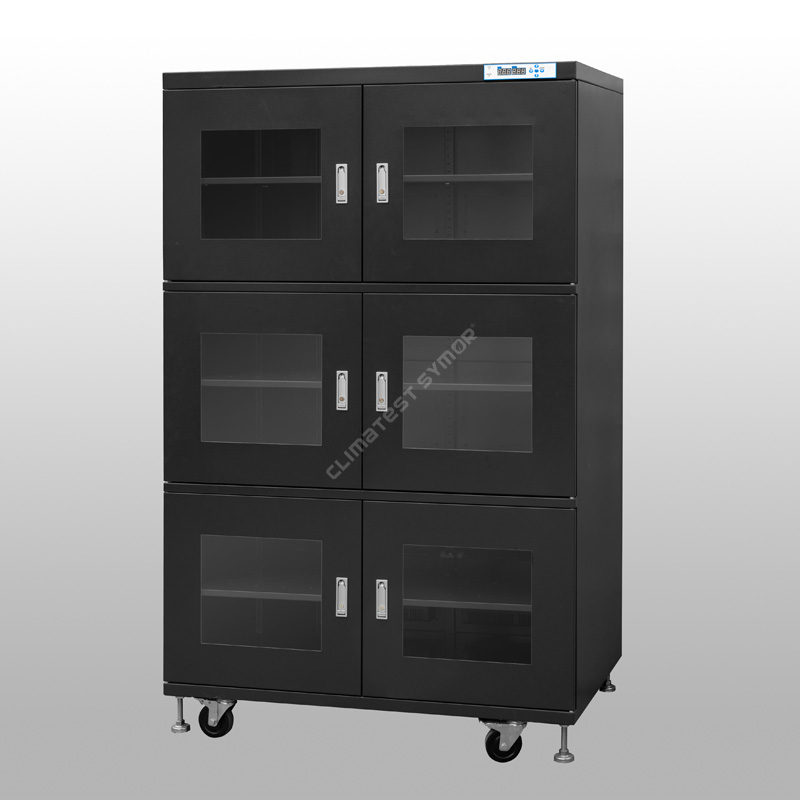

Poniżej 1% wilgotności względnej w suchej szafce

Opis

Sucha szafka o wilgotności względnej poniżej 1% zapewnia przechowywanie w bardzo niskiej wilgotności na liniach produkcyjnych SMT. Wykorzystując najnowocześniejszą technologię osuszania, szafa tworzy wyjątkowo suchą atmosferę, która zapobiega „efektowi popcornu” na elementach wrażliwych na wilgoć, wydłuża żywotność podłogi oraz eliminuje potrzebę stosowania kosztownego azotu lub częstego pieczenia w wysokiej temperaturze.

Szafy suche poniżej 1% RH: Specyfikacja

Szafy suche poniżej 1% RH: Funkcja

▸Wilgotność względna: <1% RH, oferująca rozwiązanie do przechowywania o bardzo niskiej wilgotności dla MSL 4, 5, 5a i 6.

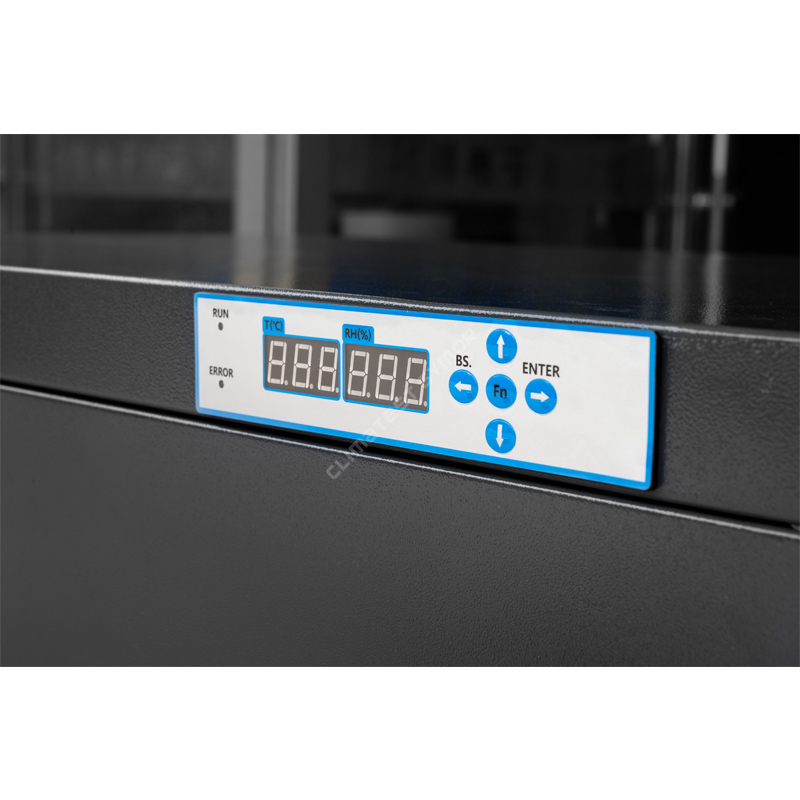

▸Wyświetlacz cyfrowy: Sterowany mikrokomputerem wyświetlacz LED HD, przyjazne dla użytkownika ustawienie wilgotności względnej, monitorowanie w czasie rzeczywistym.

▸Odporny na ESD: rezystancja antystatyczna powierzchni 10⁵–10⁹ Ω.

▸Regulowane półki: Regulowana wysokość, dostosowana do elementów o różnych rozmiarach.

▸Funkcja pamięci: nie ma potrzeby resetowania po przerwie w zasilaniu.

▸Energooszczędność: oszczędność energii przy jednoczesnym zachowaniu wysoce skutecznej kontroli wilgotności.

Jak osuszać?

Zasada osuszania suchych szaf chłodniczych poniżej 1% RH to „adsorpcja fizyczna przez sita molekularne + regeneracja cykliczna” (najbardziej niezawodna metoda). Normalna sucha szafa chłodząca TE nie jest w stanie osiągnąć tak bardzo niskiego poziomu wilgotności.

Proces adsorpcji: Jako materiał adsorbujący w szafie wykorzystywane są sita molekularne; sita te posiadają rozległą sieć mikroporów w skali nano, które adsorbują cząsteczki wody z powietrza — podobnie jak gąbka pochłaniająca wodę. Wentylator zasysa wilgotne powietrze do jednostek suchych, gdzie cząsteczki wody ulegają fizycznej adsorpcji, a osuszone powietrze jest następnie zawracane do wnętrza szafy.

RegeneracjaProces:Gdy sito molekularne osiągnie nasycenie adsorpcyjne, system automatycznie inicjuje delikatne ogrzewanie w niskiej temperaturze w celu przekształcenia zaadsorbowanych cząsteczek wody w parę wodną, ​​która jest następnie wydalana z szafki; sito molekularne przywraca w ten sposób zdolność pochłaniania wilgoci.

W szafach suchych o wilgotności poniżej 1% zastosowano zaawansowaną technologię, w tym importowane ze Szwajcarii czujniki wilgotności względnej (RH) i temperatury, aby zapewnić precyzyjną kontrolę i monitorowanie środowiska wewnętrznego. Dokładność czujnika wilgotności wynosi +/-2% RH. Utrzymując stabilne środowisko o niskiej wilgotności, suche szafki skutecznie chronią wrażliwe przedmioty przed szkodliwym działaniem wilgoci.

Zastosowania w produkcji elektroniki SMT

Szafy suche o wilgotności względnej poniżej 1% są niezbędne w przypadku urządzeń wrażliwych na wilgoć (MSD) sklasyfikowanych jako MSL 4, 5, 5A i 6 zgodnie ze standardami IPC/JEDEC J-STD-033:

▸Główne zastosowania: Zapobieganie „efektowi popcornu”: podczas lutowania rozpływowego (maksymalne temperatury ~260°C) wilgoć uwięziona w plastikowych opakowaniach układów scalonych zamienia się w parę, powodując wewnętrzne pęknięcia i rozwarstwienie. Przechowywanie w bardzo niskiej wilgotności eliminuje tę wilgoć przed lutowaniem.

▸Wstrzymywanie trwałości podłogi: Po wyjęciu urządzeń MSD z zapieczętowanych torebek chroniących przed wilgocią zegar ich „życia podłogi” zaczyna tykać. Przechowywanie ich w szafce <1% RH skutecznie wstrzymuje ten timer, umożliwiając bezpieczne przechowywanie nieużywanych komponentów i późniejsze ich ponowne użycie bez pieczenia.

▸Zapobieganie utlenianiu: ultrasucha atmosfera zapobiega utlenianiu odsłoniętych miedzianych podkładek, srebrnych wykończeń i powierzchni lutowniczych — zachowując zdolność lutowania przez lata

Żywotność podłogi odnosi się do maksymalnego dopuszczalnego czasu, przez który urządzenie MSD (urządzenie wrażliwe na wilgoć) może pozostać w standardowym środowisku fabrycznym (≤30°C / 60% RH) po wyjęciu z worka próżniowego chroniącego przed wilgocią, zachowując jednocześnie bezpieczeństwo podczas umieszczania i lutowania rozpływowego.

Metoda aplikacji: Po wyjęciu komponentów MSL poziomu 4–6 z worków próżniowych, jeśli procesy montażu i lutowania rozpływowego nie zostaną zakończone w określonym czasie użytkowania, należy je natychmiast umieścić w suchej szafce o wilgotności względnej poniżej 1%. W środowisku o bardzo niskiej wilgotności <1% RH proces wchłaniania wilgoci przez komponenty zostaje skutecznie „wstrzymany”, a pozostały okres użytkowania podłogi przestaje być zużywany. W suchej komorze nie przeprowadza się wstępnego pieczenia, które można bezpośrednio załadować na linię do użycia, co znacznie zwiększa wydajność produkcji.

Profil wilgotności w czasie rzeczywistym(Wilgotność otoczenia 60%RH, bez obciążenia):

Otwieranie drzwi za każdym razem na 30 sekund, a następnie zamykanie:

Długotrwałe przechowywanie bez otwierania drzwi:

Pomiar wilgotności w czasie rzeczywistym przed wysyłką

Używamy precyzyjnego higrometru Rotronics do ponownego pomiaru wilgotności względnej poniżej 1% RH w suchej szafce przed wysyłką i wystawiamy certyfikat kalibracji. Dokładnie debugujemy każdą szafkę i upewniamy się, że wszystko działa dobrze po dotarciu do klienta. To także jest odpowiedzialność. Firma Symor ma obawy dotyczące kontroli jakości i opinii klientów na temat używania naszych suchych szafek aster, uważamy, że jest to powód, dla którego wielu klientów składa powtarzające się zamówienia.

Różnica pomiędzy szafami suchymi i szafami azotowymi:

▸Suszarki do osuszania wykorzystują suche jednostki, bez materiałów eksploatacyjnych i wymiennych, pochłaniają wilgoć i automatycznie odprowadzają ją na zewnątrz.

▸Szafy azotowe wykorzystują przepłukiwanie azotem, aby osiągnąć warunki przechowywania o niskiej wilgotności i niskim poziomie tlenu. Gaz N2 jest materiałem eksploatacyjnym.

Komponenty wymagające szaf suchych <1% RH:

▸Układy scalone, BGA, QFP i wszystkie komponenty SMD z MSL 5/6

▸Gołe PCB (zapobiega utlenianiu i wchłanianiu wilgoci)

▸Proszki metalowe do drukarek 3D (higroskopijne i reaktywne)

Zgodność ze standardami branżowymi

Szafy suche o wilgotności względnej poniżej 1% zaprojektowano tak, aby spełniały lub przekraczały:

IPC/JEDEC J-STD-033             Obsługa, pakowanie i przechowywanie MSD

IPC-1601                                  Przechowywanie i obsługa płytek PCB

IEC 61340-5-1                          Sterowanie ESD (dla modeli odpornych na ESD)

Kto u nas kupuje?

Symor sprzedaje szafy z kontrolą niskiej wilgotności znanym na całym świecie producentom półprzewodników i elektroniki, takim jak Micron, ST Electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn i uniwersytetom takim jak Stanford, Illinois, ETH Zürich... nasze suche szafy pomagają klientom:

▸Zajęcie się głównymi problemami: całkowite rozwiązanie problemów związanych z zarządzaniem MSD (urządzeniami wrażliwymi na wilgoć)

▸Zmniejszenie kosztów i poprawa wydajności montażu: przyniosło znaczny zwrot z inwestycji (ROI)

▸Wyjątkowa wydajność produktu: stabilna i niezawodna technologia kontroli wilgotności

Więcej informacji na temat szaf suchych o wilgotności względnej poniżej 1% można znaleźć na naszej stronie internetowejwww.klimatesymor.comlub wyślij e-mail na adres sales@climatesymor.com. Odpowiemy tak szybko, jak to możliwe i zapraszamy do współpracy.
