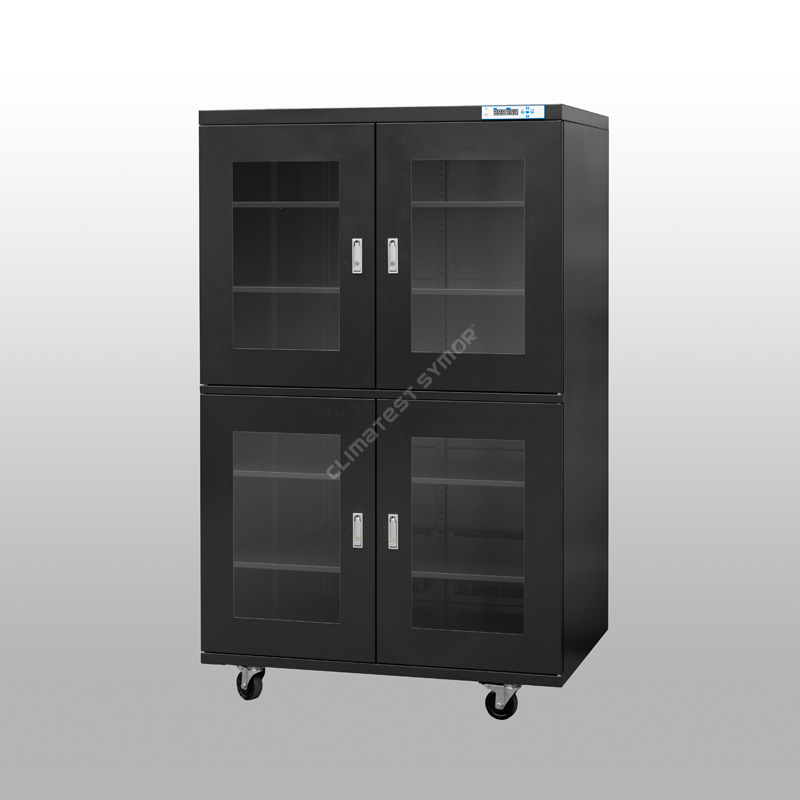

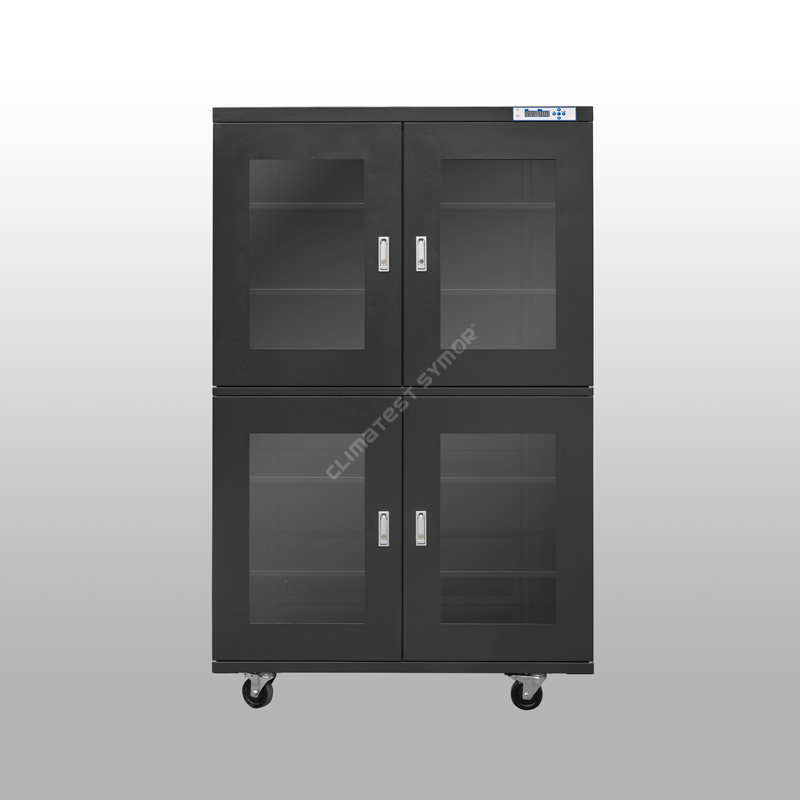

Suche szafki kontrolujące niską wilgotność

Opis

Suche szafy do przechowywania o niskiej wilgotności <1% RH są przeznaczone przede wszystkim do podzespołów elektronicznych sklasyfikowanych w ramach poziomów wrażliwości na wilgoć (MSL) — w szczególności poziomów 4, 5, 5a i 6. Te szafy do przechowywania o bardzo niskiej wilgotności są w stanie stale utrzymywać środowisko przechowywania <1% RH, spełniając w ten sposób międzynarodową normę branżową IPC/JEDEC J-STD-033.

 Szafy suche z kontrolą niskiej wilgotności: Specyfikacja

Szafy suche z kontrolą niskiej wilgotności: Funkcja

▸Wilgotność względna: <1% RH, oferująca rozwiązanie do przechowywania o bardzo niskiej wilgotności dla MSL 4, 5, 5a i 6.

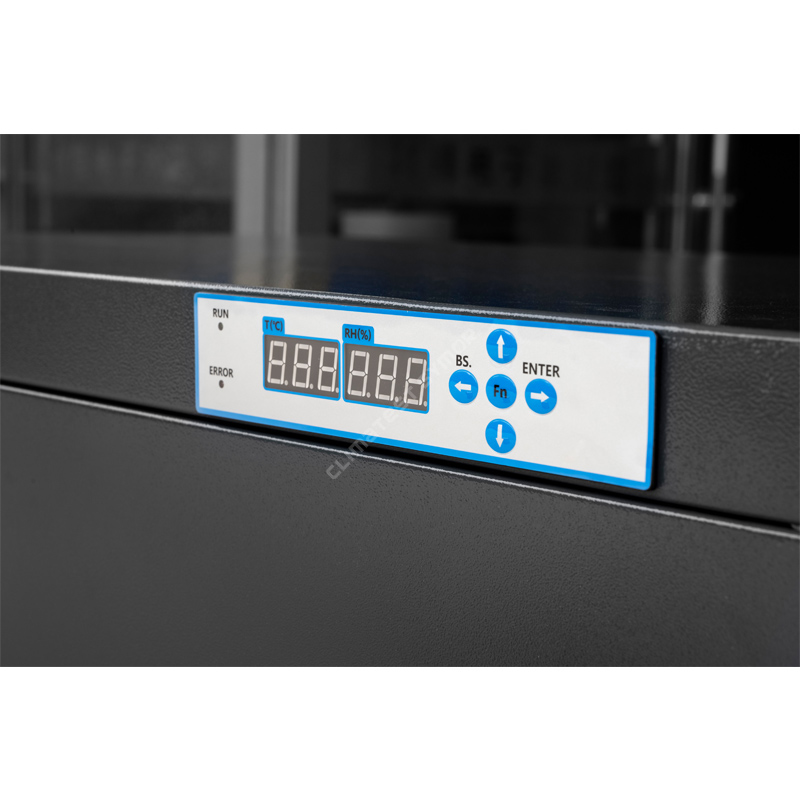

▸Wyświetlacz cyfrowy: Sterowany mikrokomputerem wyświetlacz LED HD, przyjazne dla użytkownika ustawienie wilgotności względnej, monitorowanie w czasie rzeczywistym.

▸Odporny na ESD: rezystancja antystatyczna powierzchni 10⁵–10⁹ Ω.

▸Regulowane półki: Regulowana wysokość, dostosowana do elementów o różnych rozmiarach.

▸Funkcja pamięci: nie ma potrzeby resetowania po przerwie w zasilaniu.

▸Energooszczędność: oszczędność energii przy jednoczesnym zachowaniu wysoce skutecznej kontroli wilgotności.

Jak osuszać?

Zasada osuszania suchych szaf chłodniczych o niskiej wilgotności <1% RH to „adsorpcja fizyczna przez sita molekularne + regeneracja cykliczna” (najbardziej niezawodna metoda). Normalna sucha szafa chłodząca TE nie jest w stanie osiągnąć tak bardzo niskiego poziomu wilgotności.

Proces adsorpcji: Jako materiał adsorbujący w szafie wykorzystywane są sita molekularne; sita te posiadają rozległą sieć mikroporów w skali nano, które adsorbują cząsteczki wody z powietrza — podobnie jak gąbka pochłaniająca wodę. Wentylator zasysa wilgotne powietrze do jednostek suchych, gdzie cząsteczki wody ulegają fizycznej adsorpcji, a osuszone powietrze jest następnie zawracane do wnętrza szafy.

RegeneracjaProces:Gdy sito molekularne osiągnie nasycenie adsorpcyjne, system automatycznie inicjuje delikatne ogrzewanie w niskiej temperaturze w celu przekształcenia zaadsorbowanych cząsteczek wody w parę wodną, ​​która jest następnie wydalana z szafki; sito molekularne przywraca w ten sposób zdolność pochłaniania wilgoci.

<1% RH W szafach suchych z kontrolą niskiej wilgotności zastosowano zaawansowaną technologię, w tym importowane ze Szwajcarii czujniki wilgotności względnej (RH) i temperatury, aby zapewnić precyzyjną kontrolę i monitorowanie środowiska wewnętrznego. Dokładność czujnika wilgotności wynosi +/- 2% RH. Utrzymując stabilne środowisko o niskiej wilgotności, suche szafki skutecznie chronią wrażliwe przedmioty przed szkodliwym działaniem wilgoci, takim jak korozja, pleśń i degradacja.

Szafy suche do kontroli niskiej wilgotności w montażu SMT

W branży SMT (technologia montażu powierzchniowego) głównym zastosowaniem suchych szaf <1% RH jest wyspecjalizowane zarządzanie i kontrola urządzeń wrażliwych na wilgoć (MSD), zapewniając, że pozostaną one całkowicie suche przed lutowaniem rozpływowym, zapobiegając w ten sposób uszkodzeniom komponentów spowodowanym „efektem popcornu”.

Żywotność podłogi odnosi się do maksymalnego dopuszczalnego czasu, przez który urządzenie MSD (urządzenie wrażliwe na wilgoć) może pozostać w standardowym środowisku fabrycznym (≤30°C / 60% RH) po wyjęciu z worka próżniowego chroniącego przed wilgocią, zachowując jednocześnie bezpieczeństwo podczas umieszczania i lutowania rozpływowego.

Metoda aplikacji: Po wyjęciu komponentów MSL poziomu 4–6 z worków próżniowych, jeśli procesy montażu i lutowania rozpływowego nie zostaną zakończone w określonym okresie trwałości podłogi, należy je natychmiast umieścić w suchej szafie do przechowywania o wilgotności względnej <1% RH. W środowisku o bardzo niskiej wilgotności <1% RH proces wchłaniania wilgoci przez komponenty zostaje skutecznie „wstrzymany”, a pozostały okres użytkowania podłogi przestaje być zużywany. W suchej komorze nie przeprowadza się wstępnego pieczenia, które można bezpośrednio załadować na linię do użycia, co znacznie zwiększa wydajność produkcji.

Profil wilgotności w czasie rzeczywistym(Wilgotność otoczenia 60%RH, bez obciążenia):

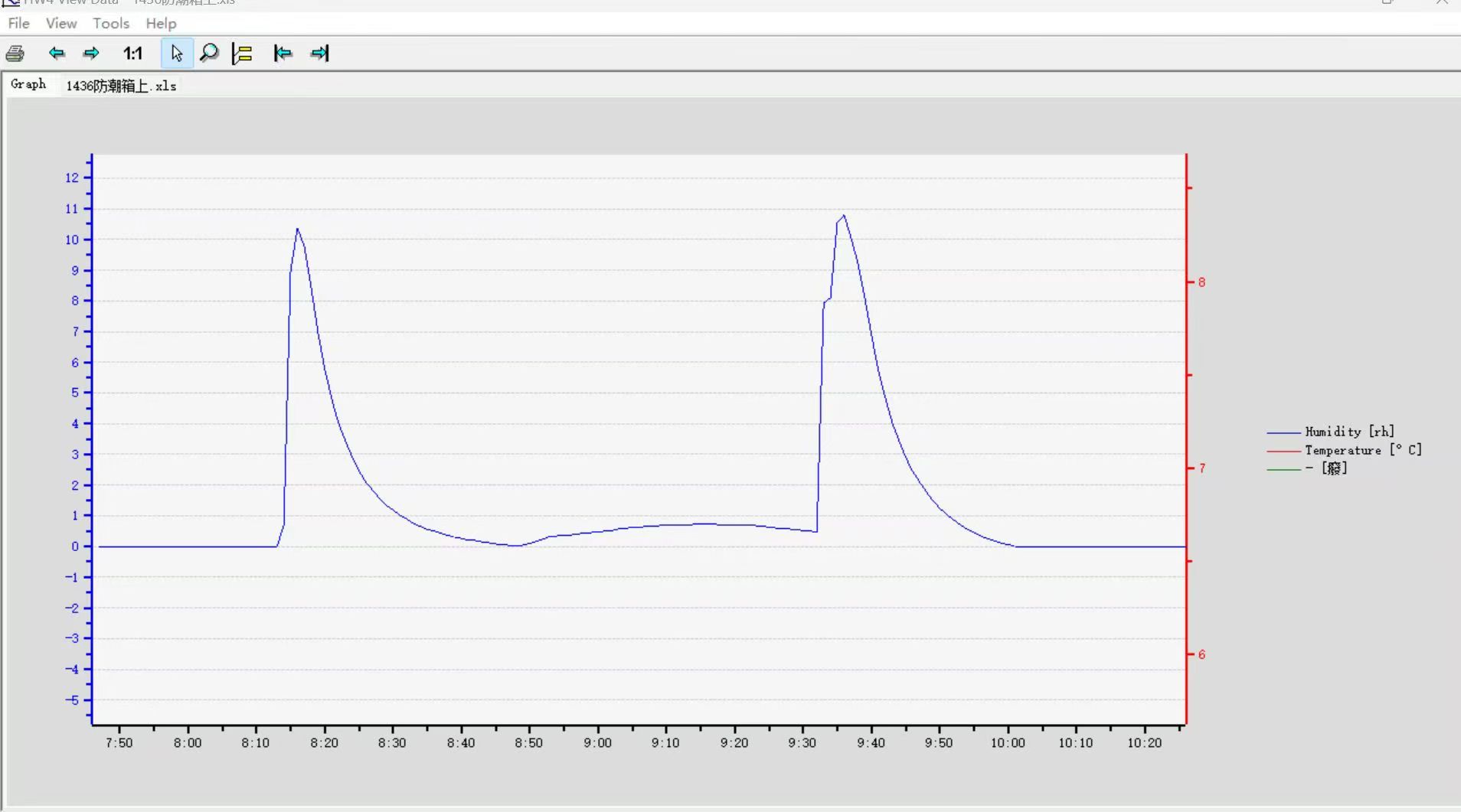

Otwieranie drzwi za każdym razem na 30 sekund, a następnie zamykanie:

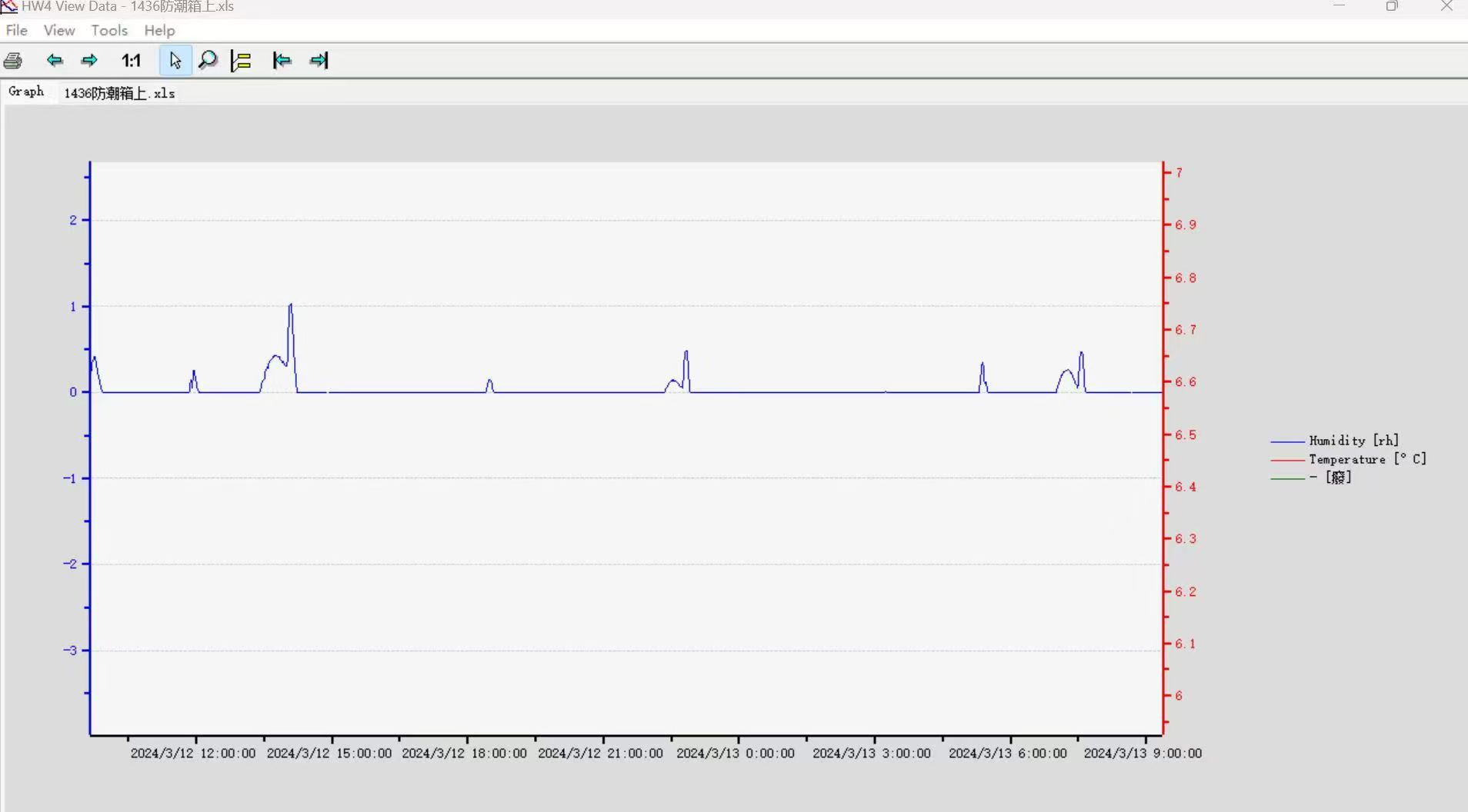

Długotrwałe przechowywanie bez otwierania drzwi:

Pomiar wilgotności w czasie rzeczywistym przed wysyłką

Używamy wysoce precyzyjnego higrometru Rotronics do ponownego pomiaru suchej szafki <1% RH przed wysyłką i wystawiamy certyfikat kalibracji. Dokładnie debugujemy każdą szafkę i upewniamy się, że wszystko działa dobrze po dotarciu do klienta. To także jest odpowiedzialność. Firma Symor ma obawy dotyczące kontroli jakości i opinii klientów na temat używania naszych suchych szafek aster. Uważamy, że jest to powód, dla którego wielu klientów składa powtarzające się zamówienia.

Różnica między szafami suchymi o niskiej wilgotności a szafami azotowymi:

▸Suszarki o niskiej wilgotności wykorzystują suche jednostki do osuszania, bez materiałów eksploatacyjnych i wymiennych, a także pochłaniają wilgoć i automatycznie odprowadzają ją na zewnątrz.

▸Szafy do oczyszczania azotu wykorzystują azot w postaci gazowej, aby osiągnąć warunki przechowywania o niskiej wilgotności i niskim poziomie tlenu. Gaz N2 jest materiałem eksploatacyjnym.

<1%RH Szafy suche z kontrolą niskiej wilgotności: Zastosowanie

▸Produkcja półprzewodników i elektroniki:

. Płytki/chipy/BGA/PCB: Do elementów wrażliwych na wilgoć o poziomie wrażliwości na wilgoć (MSL) w zakresie od 2a do 5a, zapobiegają „efektowi popcornu” (pękaniu wewnętrznemu) spowodowanemu szybkim odparowywaniem wilgoci wewnętrznej podczas lutowania.

. Fotomaski/topniki: zapobiegają pogorszeniu wydajności w wyniku absorpcji wilgoci.

▸Precyzyjna optyka i oprzyrządowanie

. Soczewki o wysokiej precyzji / powlekana optyka / powierzchnie końcowe światłowodów

Aby uzyskać więcej informacji na temat szaf suchych z kontrolą wilgotności poniżej 1% RH, odwiedź naszą stronę internetową www.climatestsymor.com lub wyślij wiadomość e-mail na adres sales@climatestsymor.com. Odpowiemy tak szybko, jak to możliwe i zapraszamy do współpracy.
