Climatest Symor® produkuje suche szafki do przechowywania PCB dla przemysłu elektronicznego. Firma koncentruje się na technikach kontroli temperatury i wilgotności, a nasze suche szafki do przechowywania PCB są zgodne ze standardami JEDEC-STD-033, zarówno cena, jak i wydajność są konkurencyjne.

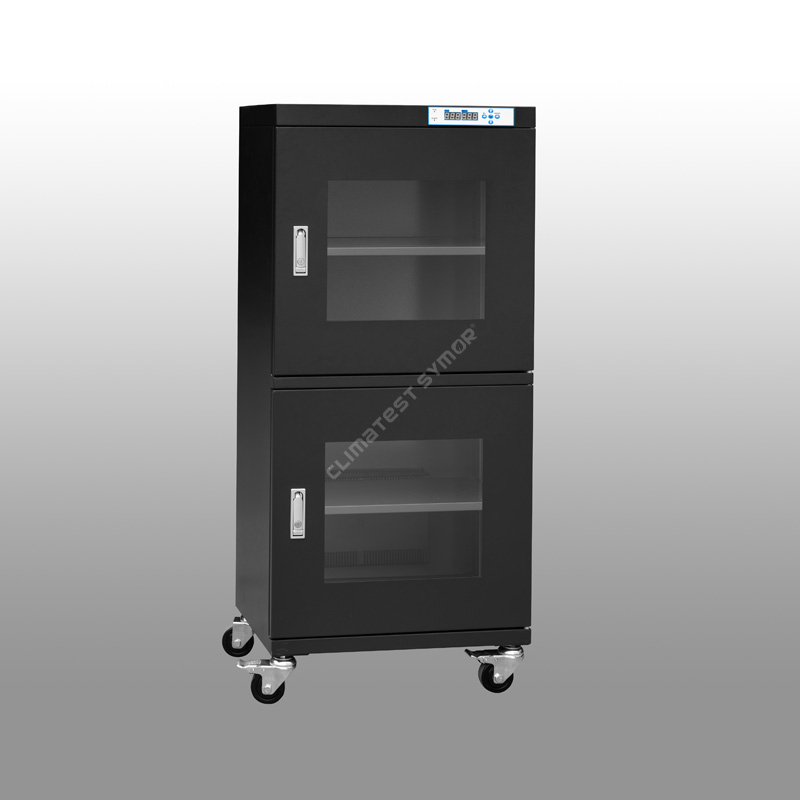

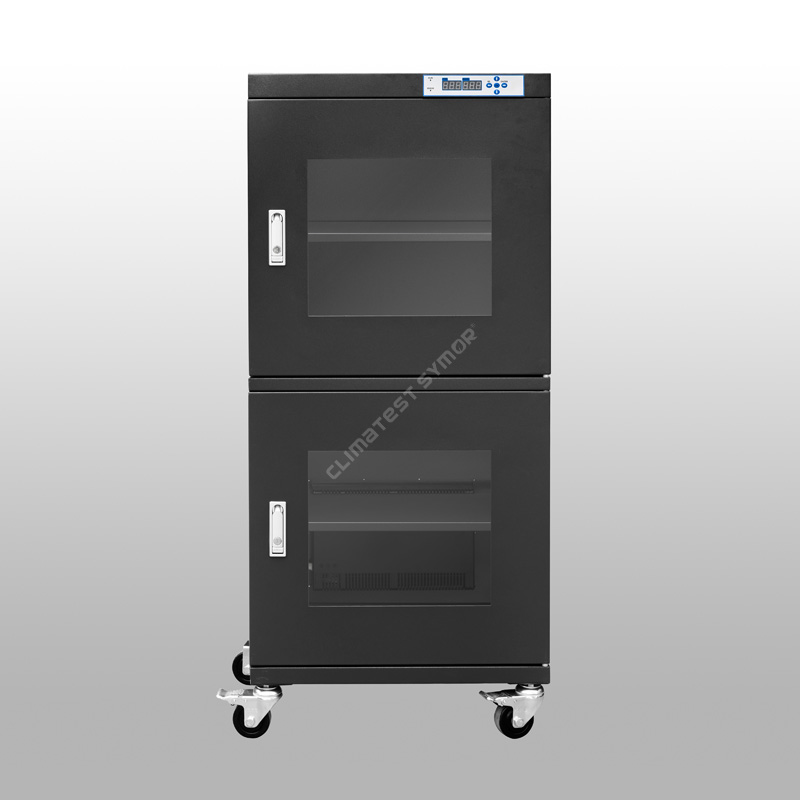

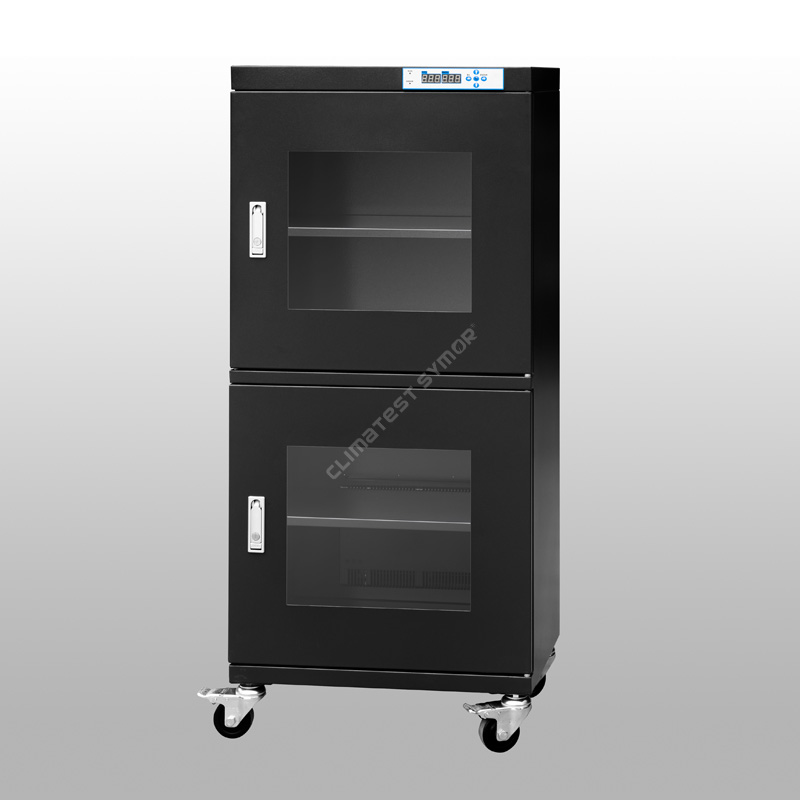

Model: TDU540BFD
Pojemność: 540L
Wilgotność:<3%RH Automatic
Półki: 3szt
Kolor: ciemnoniebieski, bezpieczny ESD
Wymiar wewnętrzny: S596*D682*H1298 MM
Wymiary zewnętrzne: S598*D710*H1465 MM
Opis
Suche szafki do przechowywania PCB mogą przechowywać komponenty elektroniczne w środowisku o bardzo niskiej wilgotności, a wilgotność może automatycznie osiągnąć <3% RH przy superszybkiej prędkości osuszania. Suche szafki do przechowywania płytek PCB Climatest Symor® posiadają certyfikat CE, a gwarancja wynosi dwa lata z dożywotnią bezpłatną pomocą techniczną. W suchych szafkach zastosowano najbardziej zaawansowaną technikę kontroli wilgotności i najnowszą konstrukcję. Są łatwe w obsłudze i konserwacji, nie wymagają instalacji, wystarczy podłączyć i grać.
Specyfikacja
Model # z F: funkcja bezpieczeństwa ESD, kolor ciemnoniebieski.
Model # bez F: Brak funkcji zabezpieczającej przed ESD, kolor złamanej bieli.
Model |
Pojemność |
Wymiar wewnętrzny (szer. × głęb. × wys., mm) |
Wymiar zewnętrzny (szer. × głęb. × wys., mm) |
Średnia moc (W) |
Masa brutto (kg) |
Maks. Ładunek/półka (KG) |
TDU320BD |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320BFD |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435BD |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435BFD |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540BD |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540BFD |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718BD |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718BFD |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870BD |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870BFD |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436BD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Cechy
● Przyjmuje oryginalny, importowany szwajcarski czujnik wilgotności i temperatury.
- Zapewnia to dużą dokładność użytkowania. Szafy suche do przechowywania płytek PCB Climatest Symor® posiadają funkcję pamięci, dzięki której nie ma potrzeby ponownego ustawiania po awarii zasilania.
● Wykonane ze stali ocynkowanej o grubości 1,2 mm, pokrytej farbą USA DuPont ESD.
-Wzmocniona konstrukcja konstrukcji, doskonała nośność, obróbka powierzchni za pomocą 18 procesów malowania, wartość rezystancji statycznej osiąga 106 -108 Ω, również przy dużej odporności na korozję.
● Okno ze szkła hartowanego o wysokiej intensywności o grubości 3,2 mm zapewnia lepszą obserwację.

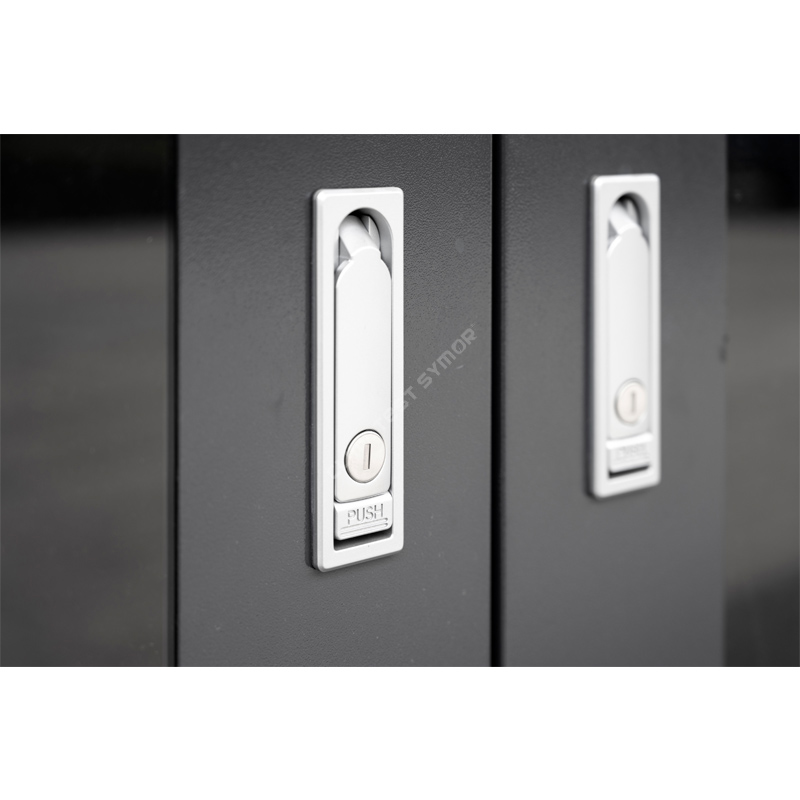

- Płaski zamek ze stopu cynku, z doskonałą szczelnością i funkcją zabezpieczającą przed kradzieżą, zapewnia doskonałe uszczelnienie suchych szafek do przechowywania PCB.
● Dzięki funkcji pamięci nie ma potrzeby ponownego ustawiania po awarii zasilania.
- Suche szafki do przechowywania PCB mogą automatycznie zapamiętać ostatnią wartość ustawienia po wyłączeniu zasilania.
● Wydajna jednostka sucha o przewidywanej żywotności wynoszącej +15 lat.
- W suchych szafach do przechowywania PCB zastosowano suchy moduł sita molekularnego 5A, najbardziej zaawansowaną technikę, który może być regenerowany automatycznie, bez konieczności wymiany.
● Uniwersalne kółka instalowane od dołu, bezpieczne ESD.
- Wzmocnione kółka z PU są instalowane w dolnej części suchych szaf do przechowywania PCB, dwa z przodu wyposażone są w hamulce ułatwiające przesuwanie i zatrzymywanie.
Zastosowanie suchych szaf do przechowywania płytek PCB Climatest Symor®, suchych szaf o niskiej wilgotności i suchych szaf ESD?
Podczas rozpływu SMT, jeśli wilgotność otoczenia jest wysoka, wilgoć przedostanie się do elementów elektronicznych, takich jak BGA (macierze kulek) i urządzenia o drobnej podziałce, wilgoć wnika do środka i rozszerza się, co powoduje mikropęknięcia, a uszkodzenia są niewidoczne , ale w niektórych przypadkach pęknięcia rozszerzą się na powierzchnię elementów, oczywistą sytuacją jest pęcznienie i zapadanie się elementów, zwane także popcornem, co będzie powodować konserwację, a nawet marnowanie zestawu.
Szkodliwość wilgoci stała się jednym z głównych czynników kontroli jakości produktu. Suche szafki do przechowywania płytek PCB Climatest Symor® pomagają rozwiązać ten problem i przedłużyć żywotność podzespołów elektronicznych. Climatest Symor® zapewnia <5%RH, <10%RH zgodnie z poziomem MSD regulowanym w standardzie IPC.
Normalne przechowywanie |
Proces ponownego przepływu |
||
|
|
|
|
Wilgoć z otoczenia wnika do opakowań. |
Podczas nagrzewania wzrasta ciśnienie pary wodnej, która oddziela matrycę od żywicy. |
Para wodna w dalszym ciągu rozszerza się pod wpływem ogrzewania, wysadzając opakowania. |
Para wodna rozbija opakowania, co powoduje mikropęknięcia. |
Jak działa sucha jednostka Climatest Symor®?
Tradycyjne środki osuszające są materiałami eksploatacyjnymi i należy je często wymieniać, co jest bardzo niewygodne. Suche szafy do przechowywania płytek PCB Climatest Symor®, suszarki o niskiej wilgotności i suszarki ESD wykorzystują w jednostkach suszących sita molekularne. Sita molekularne to najskuteczniejsze i najbardziej przyjazne dla środowiska osuszacze. Można go regenerować w trakcie użytkowania i nie wymaga wymiany.
Cały proces osuszania sterowany jest przez mikrokomputer. Gdy wilgotność w pomieszczeniu jest wysoka, zacznie wchłaniać wilgoć; gdy wilgotność osiągnie ustawioną wartość, przestanie wchłaniać, a następnie wypuści wilgoć na zewnątrz, co odbywa się automatycznie.
Prędkość osuszania serii <3% RH:
W temperaturze otoczenia 25 stopni C i wilgotności 60% RH, otwórz drzwi na 30 sekund, a następnie zamknij, wilgotność może powrócić do <3% RH w ciągu 30 minut, patrz wykres poniżej:
Projektowanie suchych szaf do przechowywania PCB, suchych szaf o niskiej wilgotności i suchych szaf ESD
● Konstrukcja modułu: Suche szafki do przechowywania PCB mają niezależną konstrukcję modułu, każdy moduł można szybko wymienić i jest łatwy w utrzymaniu, co poprawia efektywność konserwacji.
● Projekt przyjazny dla środowiska: Korzystając z najnowszej konstrukcji modułów, suche szafki do przechowywania PCB można bezpośrednio modernizować, a stare moduły mogą wrócić do oryginalnej fabryki. Żywotność modułu suchego wynosi +15 lat.
● Elastyczny projekt: przed zakupem użytkownicy mogą dodać opcje do suchych szaf do przechowywania PCB, takie jak alarm dźwiękowy nadmiernej wilgotności, rejestrator danych, alarm dźwiękowy otwartych drzwi i trójkolorowe światło migające.
Dlaczego warto wybrać suche szafki do przechowywania PCB, suche szafki o niskiej wilgotności i suche szafki ESD?
● Żywotność jednostki suchej +15 lat. Minimalny pobór mocy, wilgotność względna <3%, przy dużej prędkości osuszania.
● Po zaniku zasilania jednostki suche będą nadal wchłaniać wilgoć, a wilgotność wewnątrz wzrośnie o mniej niż 10-15%RH w ciągu 24 godzin, jeśli nie zostaną otwarte drzwi.
● Automatyczna kontrola wilgotności, bez materiałów eksploatacyjnych, bez konieczności instalacji, wystarczy podłączyć. Oszczędność energii, niskie zużycie energii.
● Dwuletnia gwarancja z dożywotnią, bezpłatną pomocą techniczną.
Często zadawane pytania
P: Czy jest objęty gwarancją lub gwarancją i co obejmuje?
Odp.: Tak, dwuletnia gwarancja i dożywotnia bezpłatna pomoc techniczna. Obejmuje wszystkie powiązane części zamienne i wskazówki dotyczące instalacji.
P: Czy jest wyposażony w zamek i klucz?
Odp.: Tak, każdy model jest wyposażony w zamek i klucz.
P: Czy istnieje system alarmowy uniemożliwiający nieautoryzowany dostęp?
Odp.: Włączy się brzęczyk drzwi lub zabrzmi trójkolorowa migająca lampka alarmowa.
P: Czy panel sterowania jest przyjazny dla użytkownika?
Odp.: tak, jest to typ LED, naciśnij przycisk w górę i w dół, jest łatwy w obsłudze.
P: Jak łatwa jest konfiguracja i obsługa?
Odp.: Podłącz zasilacz, ustaw wartość wilgotności i pozostaw pusty i włączony przez 24 godziny, a zadziała automatycznie.
