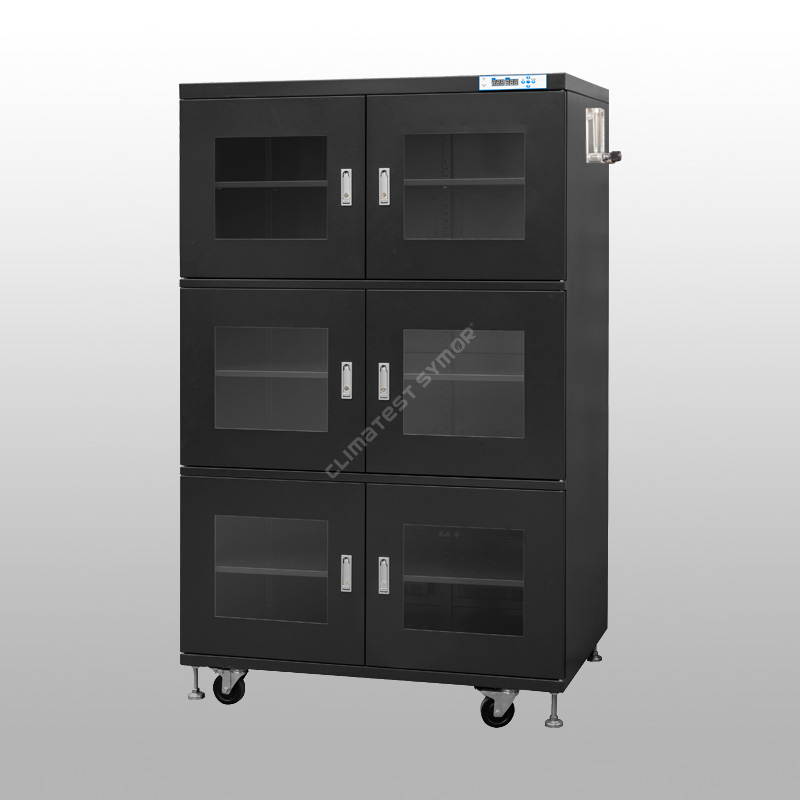

Sucha skrzynka azotowa zapewnia środowisko przechowywania o niskiej wilgotności dla wrażliwych na wilgoć elementów elektronicznych / półprzewodnikowych, takich jak pakiety IC, PCB, SMT, wafle krzemowe, sucha skrzynka azotowa jest z automatyczną kontrolą wilgotności, poziom wilgotności może spaść do 1% RH poprzez wypełnienie azot.
Model: TDN1436F-4
Pojemność: 1436L
Wilgotność: 1%-60% RH regulowana
Czas regeneracji: Max. 15 minut po otwarciu drzwi 30 sekund, a następnie zamknięciu. (Otoczenie 25–60% RH)
Półki: 5 sztuk, z regulacją wysokości
Kolor: granatowy, bezpieczny ESD;
Wymiar wewnętrzny: W1198 * D682 * H1723 MM
Wymiar zewnętrzny: W1200 * D710 * H1910 MM
Opis
Klimatyczny Symor® Suche pudełko z azotem zapewnia dobrą jakość i mocną strukturę, aby spełnić wymagania dotyczące przechowywania w stanie suchym o niskiej wilgotności.
Specyfikacja
Model |
Pojemność |
Wymiar wewnętrzny (szer.×głęb.×wys.,mm) |
Wymiar zewnętrzny (szer.×głęb.×wys.,mm) |
Średnia moc (W) |
Waga brutto (kg) |
Maks. Ładowność/półka (KG) |
TDN98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDN98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDN160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDN160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDN240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDN240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDN320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDN320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDN435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDN435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDN540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDN540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDN718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDN718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDN870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDN870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDN1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDN1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDN1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDN1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Szczegóły Produktu

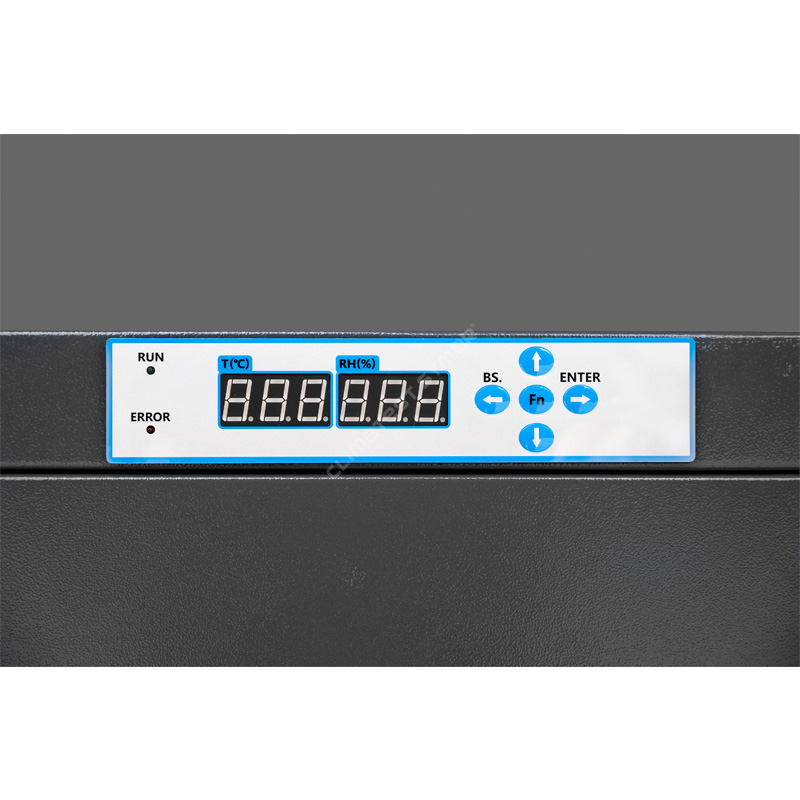

· Przyjmuje ze Szwajcarii oryginalny importowany czujnik wilgotności i temperatury.
-Zapewnia to wysoką precyzję użytkowania, ponadto suchy pojemnik na azot ma funkcję pamięci, nie ma potrzeby ponownego ustawiania po przerwie w zasilaniu.
· Wykonane ze stali ocynkowanej o grubości 1,2 mm, z bezpiecznym natryskiem proszkowym USA DuPont ESD.
-Solidna konstrukcja, doskonała nośność, obróbka powierzchni 18 procesami natryskiwania proszkowego, wartość odporności statycznej spełnia 106 -108©.

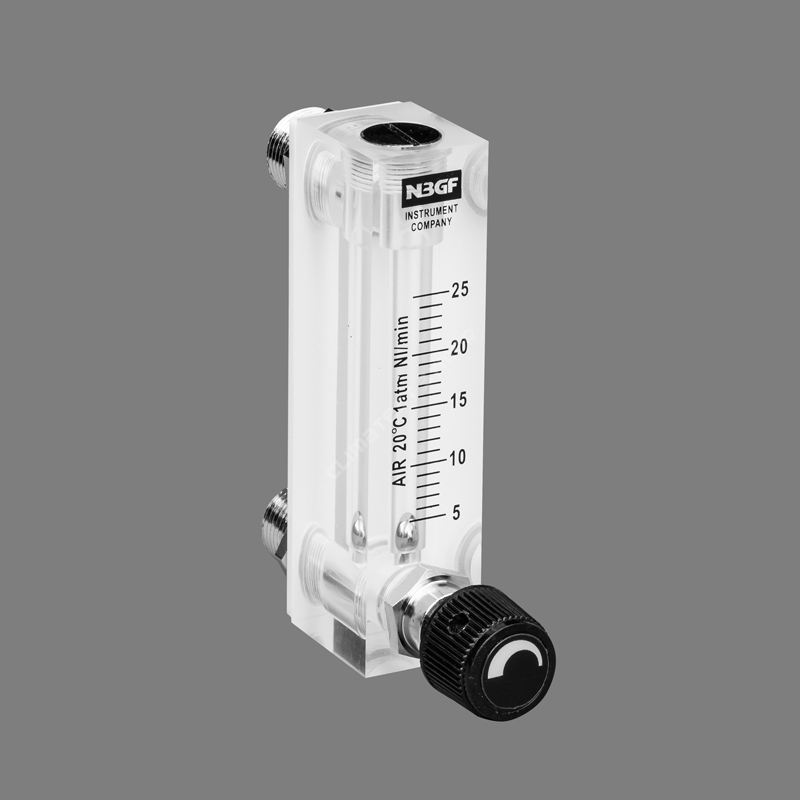

·Wyposażony w moduł oszczędzania azotu
-Gdy wilgotność w suchym pojemniku na azot osiągnie ustawioną wartość, system automatycznie odetnie dopływ azotu i otworzy się ponownie automatycznie, gdy wilgotność przekroczy ustawioną wartość.
· Wyposażony w alarm nadmiernej wilgotności + alarm otwartych drzwi oraz system rejestracji danych. (opcjonalny)
- W przypadku, gdy wilgotność wewnętrzna przekroczy ustawioną wartość lub drzwi są otwarte, natychmiast włączy się dźwięk i światło, aby przypomnieć operatorowi.
· Przypomnienie o kalibracji
-Zgodnie z rozporządzeniem ISO, w naszym suchym pojemniku z azotem oferowana jest unikalna konstrukcja funkcji przypominania o wygaśnięciu kalibracji.
Co to jest sucha skrzynia azotowa?
Klimatyczny Symor® sucha skrzynia azotowa jest zaprojektowana do kontrolowania napełniania gazowym azotem w szafie, tak aby można było osiągnąć zadaną wilgotność względną, wewnętrzna sucha skrzynia azotowa tworzy środowisko otoczone gazem obojętnym, aby chronić elementy, które łatwo utleniają się, ten azot suche pudełko może utrzymywać wilgotność na poziomie 1% RH.
Szafy do przechowywania azotu są najlepszym rozwiązaniem do przechowywania elementów elektronicznych, takich jak układy scalone (IC), płytki drukowane (PCB), urządzenia medyczne, z szybszym czasem przywracania wilgotności i bardziej jednolitymi warunkami niskiej wilgotności.
Dostępne są również suche skrzynki azotowe ze stali nierdzewnej, które spełniają najsurowsze wymagania higieniczne, sucha skrzynka azotowa SS jest idealna do przechowywania urządzeń półprzewodnikowych w pomieszczeniach czystych, takich jak IC, wafle w kasetach.
Jak działa sucha skrzynia azotowa?
Szafy do przechowywania azotu wyciskają wilgoć i tlen wewnątrz szafy, aby osiągnąć pożądany poziom wilgotności w granicach 1-60%RH, szafa N2 jest wyposażona w urządzenie oszczędzające azot, gdy wilgotność wewnątrz szafy osiągnie ustawioną wartość, system automatycznie odcina dopływ azotu i ponownie otwiera dopływ azotu, gdy wilgotność przekroczy ustawioną wartość, co pozwala zaoszczędzić 70% azotu
w porównaniu z tradycyjnym typem.
Co więcej, w suchej skrzynce azotowej zastosowano wielopunktowy system zasilania gazem, azot jest wpuszczany do szafy przez ponad 30 małych otworów w module azotowym (patrz rysunek poniżej), azot jest równomiernie rozprowadzany w szafce, aby uniknąć zjawisko martwego punktu i martwego kąta spowodowane tradycyjnym jednopunktowym dostarczaniem gazu.
Szafy do przechowywania azotu przyjmują wysoką dokładność, importowany ze Szwajcarii czujnik wilgotności względnej, z dokładnością 2%.
Różnica między suchą skrzynką azotową a elektronicznymi suchymi szafkami:
1. Suche pudełko z azotem jest wypełnione gazem azotowym, aby wycisnąć tlen wewnątrz szafki, aby utworzyć środowisko ochrony gazu obojętnego, w ten sposób można zapobiec utlenianiu się płytek, chipów IC i chipów LED.
Szafy do przechowywania azotu polegają na czyszczeniu azotem w celu spełnienia warunków przechowywania o niskiej wilgotności i przeciwutleniania, sugeruje się, że czystość azotu wynosi > 99%, sucha skrzynia azotowa jest powszechnie stosowana w mikroelektronice, przemyśle półprzewodnikowym
Elektroniczna sucha szafka to automatyczna szafa sucha, osuszająca sucha szafka do przechowywania, która może pochłaniać wilgoć i odprowadzać ją na zewnątrz, tworząc środowisko przechowywania o niskiej wilgotności, ma zdolność kontroli wilgotności.
2. Sucha skrzynia z azotem wykorzystuje gaz obojętny do stworzenia środowiska beztlenowego lub o niskiej zawartości tlenu, produkty umieszczane w suchym pudełku z azotem są w zasadzie opakowaniem odpornym na wilgoć, utlenianie jest trudne do wystąpienia.
Elektroniczna sucha szafka może kontrolować tylko wilgotność, brak funkcji przeciwutleniania, zawartość tlenu jest prawie taka sama jak w otoczeniu.
Charakterystyka suchej skrzynki azotowej
Kontrola przedmuchiwania azotem Sucha szafka eksykatora N2
Niezależna konstrukcja modułowa: Ta sucha skrzynka na azot przyjmuje opatentowaną konstrukcję modułową, wyświetlacz temperatury i wilgotności, system sterowania, moduł azotowy można szybko wymienić, konserwacja jest prosta, co znacznie poprawia wydajność konserwacji.
Projekt środowiskowy: Cały suchy pojemnik na azot nie wytwarza odpadów zanieczyszczających środowisko. Ten model jest przeznaczony do długotrwałego użytkowania, jeśli główna konstrukcja korpusu maszyny jest kompletna, nieniszcząca, wystarczy okresowo sprawdzać i wymieniać wadliwy moduł, może być używany na zawsze, jest to najnowszy zielony projekt, który jest zgodny do ochrony środowiska.
Łatwa obsługa: nie ma skomplikowanych ustawień, a personel nie wymaga szkolenia, maszyna wymaga tylko podłączenia, może działać w pełni automatycznie. Jest to wydajna szafa do przechowywania azotu klasy przemysłowej. To nie tylko oszczędza koszty szkolenia personelu, ale także znacznie poprawia wydajność produkcyjną fabryki.
Przypomnienie o kalibracji: Dryft czujników wpływa na dokładność suchej komory azotu. Aby zachować zgodność z przepisami ISO, w tym modelu oferowana jest funkcja przypominania o wygaśnięciu kalibracji. Gdy czujnik działa przez ustawione dni, kropka dziesiętna w kontrolerze będzie migać, aby przypomnieć użytkownikowi, że ta funkcja skutecznie oszczędza siłę roboczą.
Aby uzyskać więcej informacji na temat suchego pojemnika na azot, odwiedź naszą stronę internetową www.climatestsymor.com lub wyślij e-mail bezpośrednio na adres sales@climatestsymor.com, a my skontaktujemy się z Tobą w najkrótszym czasie, zapraszamy do ewentualnej współpracy.
