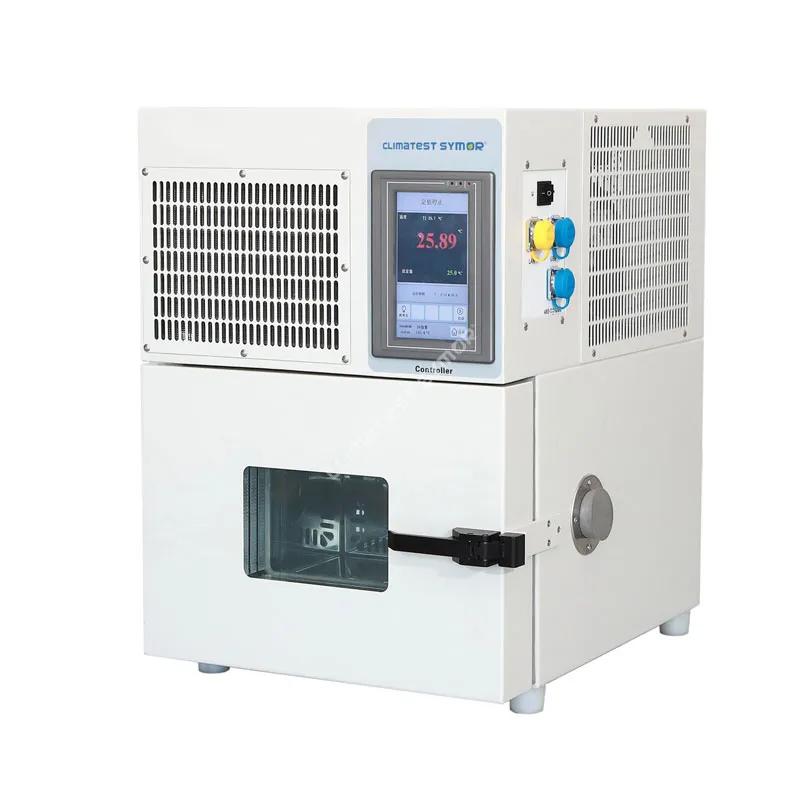

A Mała komora do pomiaru temperaturyzapewnia dokładnie takie same możliwości badania naprężeń cieplnych jak stojąca na podłodze komora temperaturowa, ale zajmuje powierzchnię mieszczącą się na blacie laboratoryjnym lub w zatłoczonym laboratorium.
Wyzwanie polega na tym, że „mały” nie oznacza „słabszy”. Kompaktowe mini komory do badania temperatury osiągają wzrost temperatury od 3°C do 5°C na minutę, zużywając mniej niż 1,5 kW. Ten przewodnik zawiera pełny opis techniczny specyfikacji małych komór do badań temperatur, w tym tabele wydajności, strukturę mechaniczną i praktyczne porady dotyczące zastosowań.
Podstawowe specyfikacje techniczne małej komory do badania temperaturyMała komora do pomiaru temperatury, nie możesz polegać na marketingowych szumach. Klienci profesjonalni proszą o dane. Poniżej znajdują się standardowe specyfikacje dla wysokowydajnych kompaktowych komór do testów temperaturowych o pojemności wewnętrznej od 12 litrów do 36 litrów – najczęściej spotykane rozmiary do testowania na poziomie komponentów.
| Parametr | Zakres standardowy | Uwaga inżynierska |
| Objętość wewnętrzna | 12L / 22L / 36L | 12L pasuje do testowania pojedynczej płytki PCB lub ogniwa akumulatora. 36L może pomieścić jednocześnie do 3 czujników samochodowych. |
| Wymiary wewnętrzne (szer. x gł. x wys.) | 310×230×200 mm (12L) do 400x300x300 mm (36L) | Upewnij się, że testowane urządzenie (DUT) nie zajmuje więcej niż 2/3 powierzchni wewnętrznej, aby utrzymać przepływ powietrza. |
| Wymiary zewnętrzne (szer. x gł. x wys.) | 500×540×650 mm (12L) do 640×730×920 mm (36L) | Większość jednostek zaprojektowano tak, aby pasowały do stołów laboratoryjnych. |
| Waga netto | 60 kg do 90 kg | Sprawdź obciążenie swojego stołu warsztatowego. |
| Budowa wnętrz | Stal nierdzewna SUS 304 | Zapewnia odporność na utlenianie i umożliwia łatwe czyszczenie |
| Konstrukcja zewnętrzna | Stal walcowana na zimno malowana proszkowo | Odporna na rdzę, stabilna właściwość |
Specyfikacje zawarte w tej tabeli określają, czy Twoja mała komora do testów temperaturowych spełnia międzynarodowe standardy testowe, takie jak IEC 60068-2-1 (zimno) i IEC 60068-2-2 (suche ciepło).
| Parametr | Wartość (model standardowy) | Krytyczny wgląd |
| Zakres temperatur | -40°C do +130°C | Temperatura -40°C pokrywa 95% testów elektroniki komercyjnej. |
| Wahania temperatury | ± 0,5°C | Pomiar krótkoterminowej stabilności w pojedynczym punkcie czujnika. |
| Jednolitość temperatury | <2,0°C (@9 punktów) | Brak obciążenia |
| Szybkość ogrzewania | Średnio 2,0-3,0°C/min | Od -40°C do +85°C |
| Szybkość chłodzenia | Średnio 1,0-2,0°C/min | Od +85°C do -40°C. Ograniczone przez pojemność sprężarki w niskich temperaturach. |
| Rozdzielczość temperatury | 0,1°C | Wysoka rozdzielczość jest niezbędna do testowania stabilności czujników i oscylatorów MEMS. |
A Mała komora do pomiaru temperaturyjest zwykle zintegrowany z istniejącym przepływem pracy, systemami danych i środowiskiem fizycznym.
System cyrkulacji powietrza
Wszystkie nowoczesne komory kompaktowe wykorzystują konwekcję z wymuszonym powietrzem. Wentylator odśrodkowy zamontowany na tylnej ścianie zasysa powietrze przez żebrowaną nagrzewnicę i wężownicę parownika, a następnie rozprowadza je pionowo przez perforowane kanały boczne. Prędkość powietrza powinna wynosić od 1,5 m/s do 3,0 m/s. Wyższe prędkości poprawiają jednorodność, ale mogą chłodzić małe, lekkie próbki szybciej niż zaprogramowana szybkość rampy.
Port kablowy i akcesoria
KażdyMała komora do pomiaru temperaturymusi zawierać boczny port dostępu. Standardowa średnica wynosi 50 mm (2 cale). Port zawiera zatyczkę z gumy silikonowej, która utrzymuje uszczelkę komory, jednocześnie umożliwiając przejście przewodów. W przypadku zasilanych urządzeń DUT używaj wyłącznie portu kablowego — nigdy nie zamykaj drzwi na kablach.

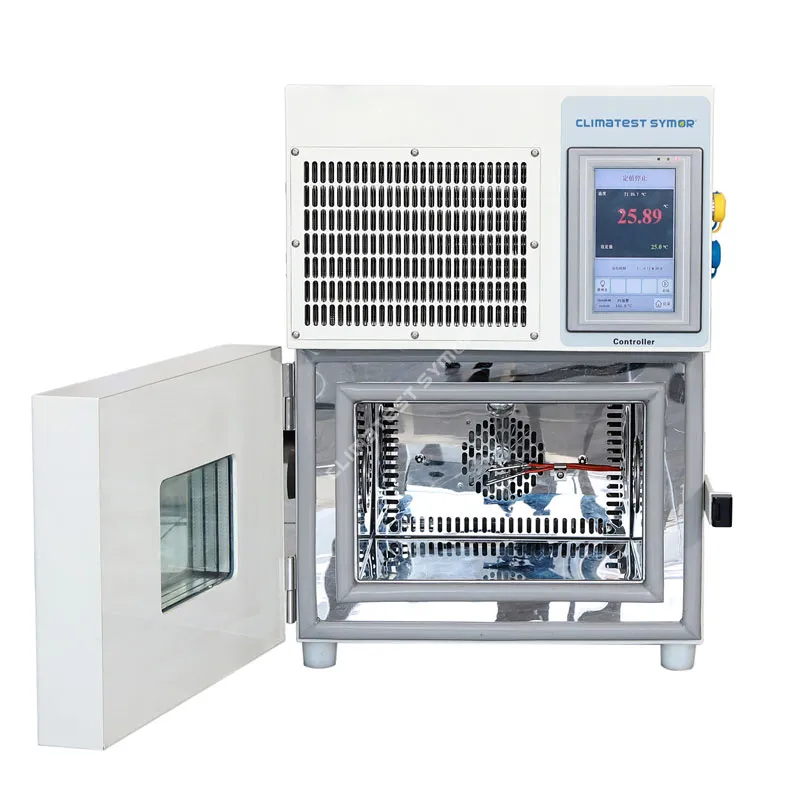

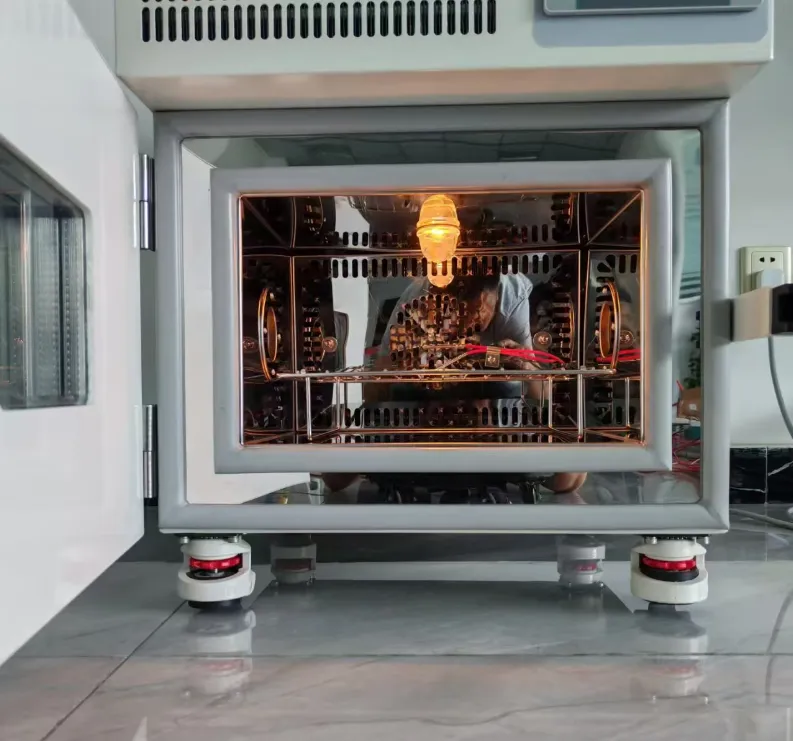

Półki i ładunek
Standardowa mini komora temp. zawiera jedną półkę ze stali nierdzewnej. Maksymalne obciążenie półki wynosi zazwyczaj od 10 kg do 20 kg, przy czym dolna półka jest przystosowana do pełnej pojemności komory.
Poniższe trzy pytania przedstawiają najczęstsze wątpliwości techniczne i operacyjne zgłaszane przez kierowników laboratoriów, inżynierów jakości i specjalistów ds. zaopatrzenia przy wyborze małej komory do testów temperaturowych.
1: Jak obliczyć prawidłowy rozmiar małej komory do badania temperatury dla moich próbek testowych?
Należy upewnić się, że próbka nie zajmuje więcej niż dwie trzecie objętości wewnętrznej i że żadna próbka nie znajduje się w odległości mniejszej niż 10 cm od jakiejkolwiek ściany wewnętrznej.
Zasada jednej trzeciej opiera się na dynamice przepływu powietrza. Na przykład, jeśli wybierzesz małą komorę do badania temperatury o pojemności 36 litrów, całkowita objętość próbki nie powinna przekraczać 24 litrów. Oto metoda obliczeń krok po kroku:
. Zmierz wymiary DUT w centymetrach: długość x szerokość x wysokość.
. Oblicz objętość pojedynczej próbki w litrach: (dł. x szer. x wys.) / 1000.
. Pomnóż przez liczbę próbek, aby otrzymać całkowitą objętość próbki.
Dodatkowo należy zachować odstęp umożliwiający cyrkulację powietrza. Komora powrotna powietrza jest zwykle umieszczona na tylnej ścianie. Zablokowanie tego próbką, która jest zbyt wysoka, spowoduje duże odchylenie temperaturowe. Aby uzyskać wiarygodne wyniki, należy zawsze używać dostarczonych perforowanych półek i nigdy nie układać próbek bezpośrednio na dnie komory.
2: Jak przeprowadzić test jednorodności temperatury (mapowanie) w mojej małej komorze do pomiaru temperatury?
Będziesz potrzebował skalibrowanego wielokanałowego rejestratora danych z co najmniej 9 czujnikami PT100
Oto profesjonalna metoda:
. 9 Czujnik temperatury PT100, skalibrowany z dokładnością ±0,3°C
. Rejestrator danych z częstotliwością próbkowania od 50 ms do 1 sekundy
. Oprawa komory lub stojak druciany (niemetalowy, aby uniknąć przewodzenia ciepła)
Procedura testowa:
1. Umieść 9 czujników w pustej komorze w następujących miejscach:
. 8 narożników (każdy w odległości 50mm od ściany
. Środek geometryczny
2. Ustaw komorę na trzy potrzebne nastawy: -40°C, +25°C i +85°C
3.Poczekaj 30 minut na stabilizację (czas namaczania) przy każdej wartości zadanej.
4. Rejestruj dane dotyczące temperatury przez 30 minut dla każdej wartości zadanej.
5.Oblicz jednorodność jako: (najwyższa temperatura zarejestrowana w 9 punktach) minus (najniższa temperatura zarejestrowana w 9 punktach).
Kryteria zaliczenia: Dla wysokiej jakościMała komora do pomiaru temperaturyjednorodność powinna wynosić ≤2,0°C. Jeśli jednorodność komory przekracza 3,0°C, sprawdź, czy nie jest zablokowany wentylator, uszkodzona grzałka lub czy nie ma za mało czynnika chłodniczego. Test ten należy wykonywać co roku oraz po każdym przeniesieniu komory.
