Climatest Symor® jest chińskim producentem suchych szaf ESD, produkujemy różne typy suchych szaf ESD w bardzo konkurencyjnej cenie. Każda sucha szafka ESD jest dostarczana z najlepszym wsparciem serwisowym i jest objęta dwuletnią gwarancją, wilgotność jest automatyczna dla<5%RH Series, we sell ESD dry cabinets to multinational electronic/semiconductor manufacturers, with excellent feedback.

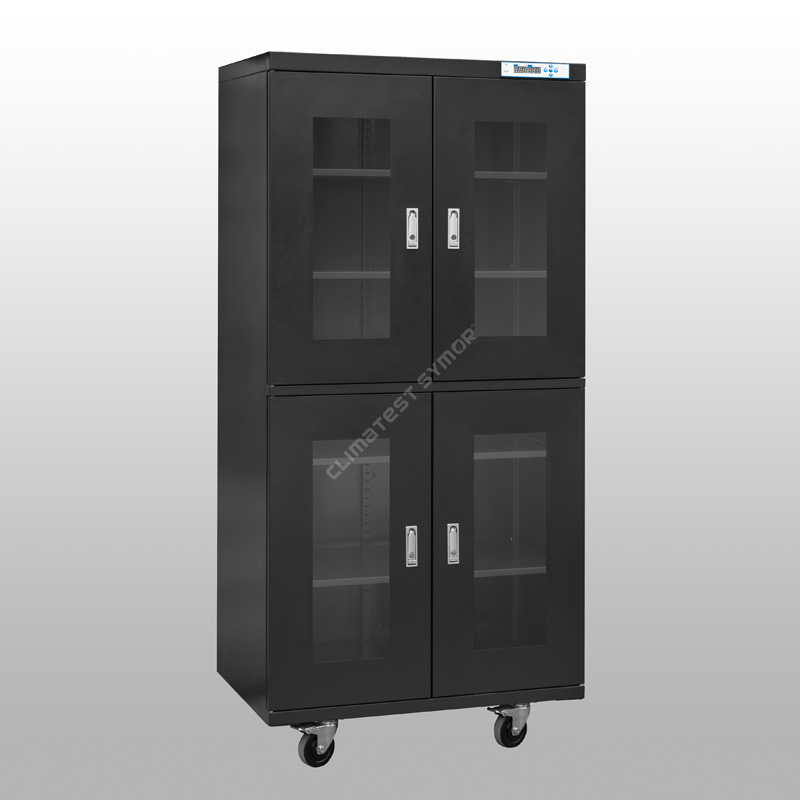

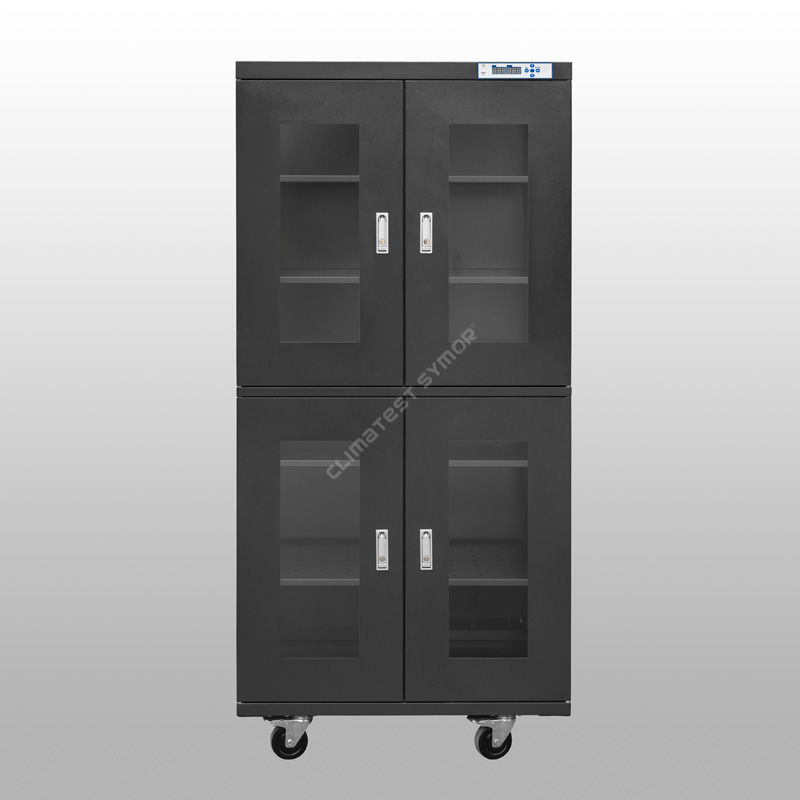

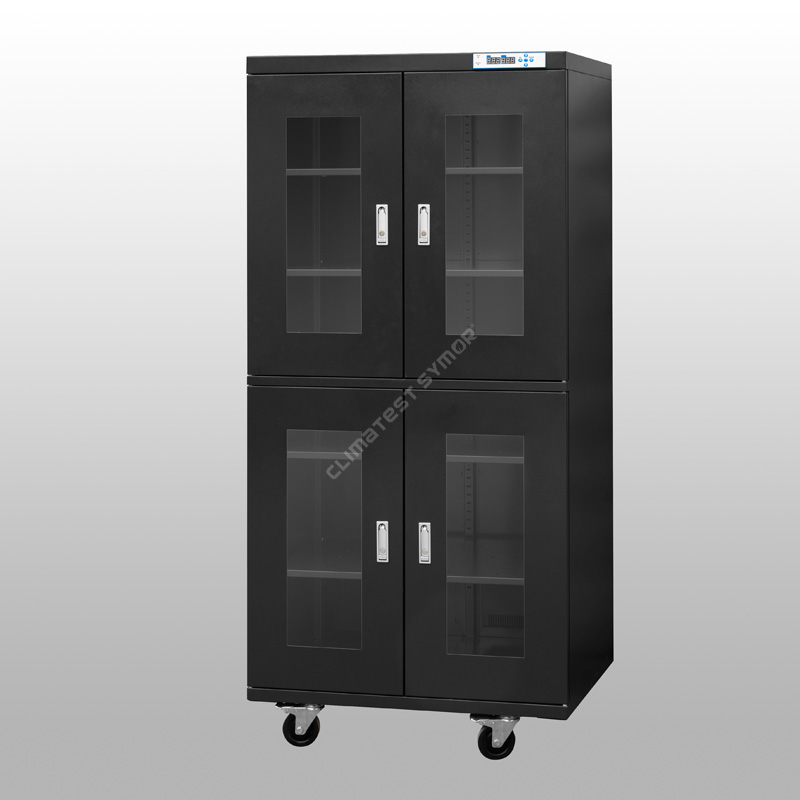

Model: TDU870F
Pojemność: 870L
Wilgotność:<5%RH Automatic
Czas regeneracji: Max. 30 minut po otwarciu drzwi 30 sekund, a następnie zamknięciu. (Otoczenie 25–60% RH)
Półki: 5 sztuk
Kolor: granatowy, bezpieczny ESD
Wymiar wewnętrzny: W898 * D572 * H1698 MM
Wymiar zewnętrzny: W900 * D600 * H1890 MM
Opis
Klimatyczny Symor® Suche szafy ESD zapewniają środowisko o bardzo niskiej wilgotności <5% RH dla komponentów MSL, są wyposażone w najnowszy system osuszania, komponenty MSL bezpiecznie przechowywane w tych suchych szafach ESD mają nieskończoną żywotność podłogi, to całkowicie rozlicza popcorn/mikro- IC problemy z pękaniem podczas procesu ponownego rozpływu, suche szafki ESD są zgodne ze standardem IPC/JEDEC J-STD-033.
Specyfikacja
Tryb # z F: funkcja ESD, kolor ciemnoniebieski.
Tryb # bez F: brak funkcji ESD, biały kolor
Model |
Pojemność |
Wymiar wewnętrzny (szer.×głęb.×wys.,mm) |
Wymiar zewnętrzny (szer.×głęb.×wys.,mm) |
Średnia moc (W) |
Waga brutto (kg) |
Maks. Ładowność/półka (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Funkcja
· Przyjmuje ze Szwajcarii oryginalny importowany czujnik wilgotności i temperatury.
-Zapewnia to wysoką dokładność użytkowania, Climatest Symor® Szafy suche ESD mają funkcję pamięci, nie ma potrzeby ponownego ustawiania po awarii zasilania.
· Wykonane ze stali ocynkowanej o grubości 1,2 mm, z malowaniem USA DuPont ESD.
- Wzmocniona konstrukcja konstrukcji, doskonała nośność, obróbka powierzchni 18 procesami malowania, wartość wytrzymałości statycznej spełnia 106 -108Ω, również o dużej odporności na korozję.
· Okno ze szkła hartowanego o grubości 3,2 mm dla lepszej obserwacji.

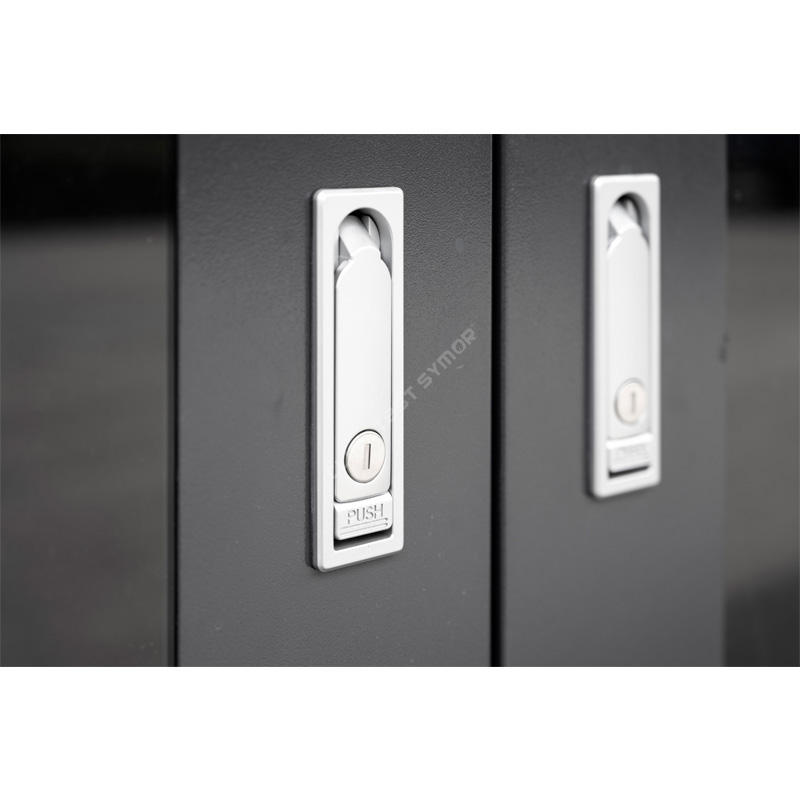

- Płaski zamek ze stopu cynku, z doskonałą szczelnością powietrzną i funkcją antykradzieżową, ta wydajność uszczelniania suchych szafek ESD jest doskonała.
· Z funkcją pamięci, nie ma potrzeby ponownego ustawiania po awarii zasilania.
-Suche szafki ESD mogą automatycznie zapamiętać ostatnią wartość ustawienia po wyłączeniu zasilania, nie ma potrzeby ponownego ustawiania.
· Mocna sucha jednostka o przewidywanej żywotności +15 lat.
- Szafy suche ESD wykorzystują suchą jednostkę sita molekularnego 4A, najbardziej zaawansowaną technikę, może być regenerowana automatycznie, bez konieczności wymiany.
· Uniwersalne kółka montowane na dole, bezpieczne ESD.
- Wzmocnione kółka z PU są zainstalowane na dole suchych szaf ESD, przednie dwa z hamulcami ułatwiające przesuwanie i zatrzymywanie.
Definicja klimatu klimatycznego® Szafy suche ESD?
Klimatyczny Symor® Szafy suche ESD, zwane również szafami do suchego przechowywania ESD, to obudowa z elektroniczną kontrolą wilgotności, która automatycznie utrzymuje stabilną wartość wilgotności względnej (RH), suche szafy ESD są dostępne w różnych rozmiarach i kształtach, mogą utrzymać niską wilgotność <5%RH niezawodnie w środowisku, z precyzyjną kontrolą wilgotności względnej, ale wymagają stałego zasilania.
Jak suche szafy ESD wpływają na produkcję SMT?
Komponenty MSL, takie jak IC, BGA, PCB, są bardzo wrażliwe na wilgoć, komponenty te mają surowe wymagania dotyczące środowiska przechowywania, w przeciwieństwie do cywilnych suchych pudełek odpornych na wilgoć, suche szafy ESD mogą osiągnąć bardzo niską wartość wilgotności, osuszanie i prędkość odzyskiwania jest super szybka, całe szafki są bezpieczne ESD.
Podczas procesu rozpływu śladowa wilgoć wnika do pakietów IC, ciśnienie wilgoci wzrasta z powodu ogrzewania, wchłonięta wilgoć szybko rozszerza się wewnątrz, co powoduje niewidoczne uszkodzenia, takie jak awaria okablowania, popcorn i mikropęknięcia, a nawet pękanie na powierzchni, te wady nie są łatwe do zauważenia na wczesnym etapie, jednak te niewidoczne, potencjalne problemy pojawiają się na rynku, a następnie produkty wydziałowe wracają i następują reklamacje.
Normalne przechowywanie |
Proces ponownego wlania |
||
|
|
|
|
Wilgoć z otoczenia wnika do opakowań. |
Podczas nagrzewania wzrasta ciśnienie pary wodnej, która oddziela matrycę od żywicy. |
Para wodna nadal rozszerza się pod wpływem ogrzewania, rozsadzając opakowania. |
Para wodna rozbija opakowania, co powoduje mikropęknięcia. |
Suche szafy ESD mogą utrzymywać <5% RH, co skutecznie eliminuje ryzyko awarii wynikające z niewłaściwego przechowywania podczas procesu montażu. Norma IPC/JEDEC J-STD-033 określa â Normy dotyczące przenoszenia, pakowania, wysyłki i użytkowania materiałów wrażliwych na wilgoć/reflow Urządzenia do montażu powierzchniowego.â wymagają przechowywania elementów wrażliwych na wilgoć o niskiej wilgotności.
Dlaczego potrzebujesz suchych szaf ESD do przechowywania SMD?
Urządzenia MSD to generalnie układy scalone, złożone z różnych elementów, elementy te są montowane za pomocą pasty, co nieuchronnie powoduje przerwy między elementami, przerwy są głównym czynnikiem zawilgocenia MSD, wilgoć wniknie i stopniowo do SMD, gdy penetracja osiągnie do pewnego stopnia SMD wilgotnieje i nie działa.
Przechowywanie w niskiej wilgotności MSD, ma na celu kontrolę trwałości warsztatu SMD, suche szafy ESD zapewniają skuteczne rozwiązanie do przechowywania, wydajność suchych szaf ESD określa efekt przechowywania SMD, profesjonalne suche szafy ESD powinny zapewniać niską wilgotność, funkcje antystatyczne i szybkie osuszanie.
Poziom SMD określa wymagany poziom wilgotności. Przy obecnym poziomie SMD powszechnie stosowana wilgotność przechowywania to 20%, 10% i 5%RH.

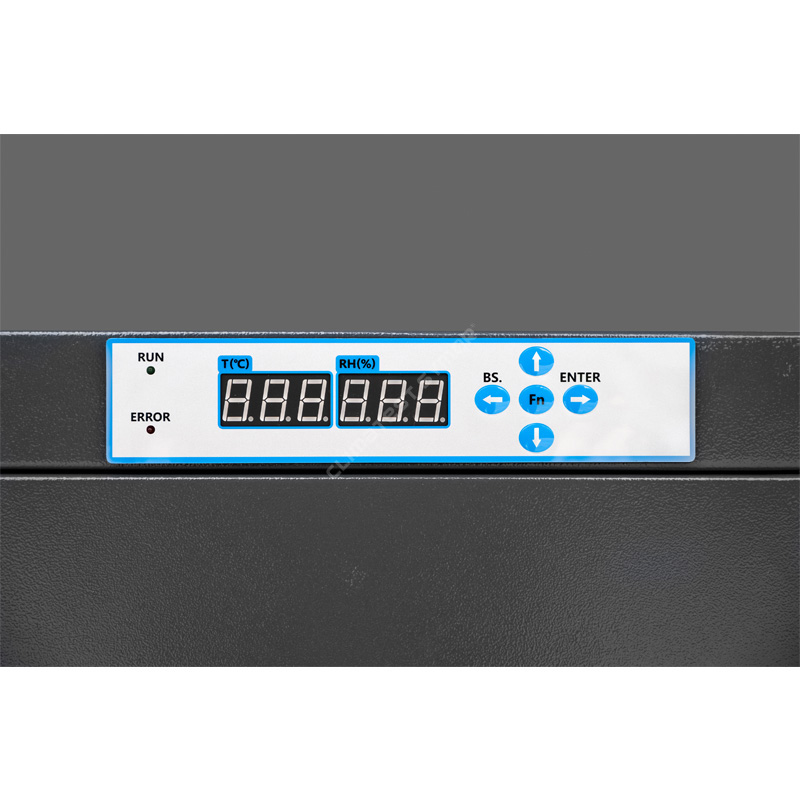

Klimatyczny Symor® Szafy suche ESD przyjmują temp. importowaną ze Szwajcarii. Czujnik & RH, błąd wynosi +/-2% RH, z wysoką precyzją i wysoką stabilnością, wilgotność jest regulowana, szczelność jest doskonała.
Zastosowanie suchych szaf ESD
Szafy suche ESD są niezbędne w przemyśle elektronicznym/półprzewodnikowym. Jest to OPTYMALNE rozwiązanie do przechowywania:
» Montaż PCB, chipy IC, LED, SMD, SMT, taśmy i szpule, płytki drukowane (PWB), folia poliamidowa, podajniki.
Kondensatory, części ceramiczne, złącza, przełączniki, listwa spawalnicza.
» Komponenty MSL, które zostały częściowo zmontowane.
Materiały pochłaniające wilgoć, takie jak żywice epoksydowe, żywice, kleje.
Ponadto pomieszczenia czyste mają bardzo surowe wymagania higieniczne, standardowe modele nie pasują do siebie, Climatest Symor® dostarcza również szafy suche ze stali nierdzewnej (SS) i szafy do azotu ze stali nierdzewnej (SS), które są dostosowane do specyficznych wymagań klientów.
<5% RH Prędkość osuszania serii:
Otwórz drzwi 30 sekund, a następnie zamknij, wilgotność powróci do <5% RH w ciągu 30 minut, patrz poniższa krzywa: (Otoczenie 25 stopni C, wilgotność 60% RH)
JAKIE SĄ WSPÓLNE METODY PRZECHOWYWANIA KOMPONENTÓW ELEKTRONICZNYCH?
1. Worki z barierą wilgoci
Metoda: Elementy wrażliwe na wilgoć są pakowane w szczelne worki z barierą wilgoci, ze środkiem osuszającym i kartą wskaźnika wilgotności (HIC) wewnątrz, użytkownicy identyfikują wilgotność otoczenia w zapieczętowanych opakowaniach, sprawdzając zmianę koloru kropek na samochodzie.
Wada: worki z barierą wilgoci + samochody ze wskaźnikiem wilgotności + osuszacze + praca ręczna = materiały eksploatacyjne, ryzyko wycieku, wysokie koszty.
2. Szafy azotowe
Metoda: Elementy wrażliwe na wilgoć są przechowywane w szafkach do przedmuchiwania azotem lub sprężonym powietrzem w celu spełnienia warunków przechowywania o niskiej wilgotności
Wada: napełnianie azotem = ciągłe zużycie N2, wysokie co
3.Elektroniczne suche szafki
Metoda: Elementy wrażliwe na wilgoć są umieszczane w elektronicznej suchej szafce, wystarczy podłączyć, urządzenie automatycznie zacznie działać i osiągnie bardzo niską wilgotność.
• Zalety: brak materiałów eksploatacyjnych, brak pracy ręcznej, brak zużycia azotu, ochrona środowiska, potrzebna jest tylko niewielka ilość energii elektrycznej.
Dostarczamy rozwiązania suchych szaf ESD dla poniższych branż:
Produkcja elektroniczna
Półprzewodnik
Farmaceutyczny
Laboratorium
Lotnictwo
Wojskowy
Zalety suchych szaf ESD
Aby uzyskać więcej informacji na temat suchych szaf ESD, odwiedź naszą stronę internetową www.climatestsymor.com lub wyślij e-mail bezpośrednio na adres sales@climatestsymor.com, a my skontaktujemy się z Tobą w najkrótszym czasie, zapraszamy do ewentualnej współpracy.
